一、插件代码及下载

插件代码:https://gitee.com/baisong/change-solid-name

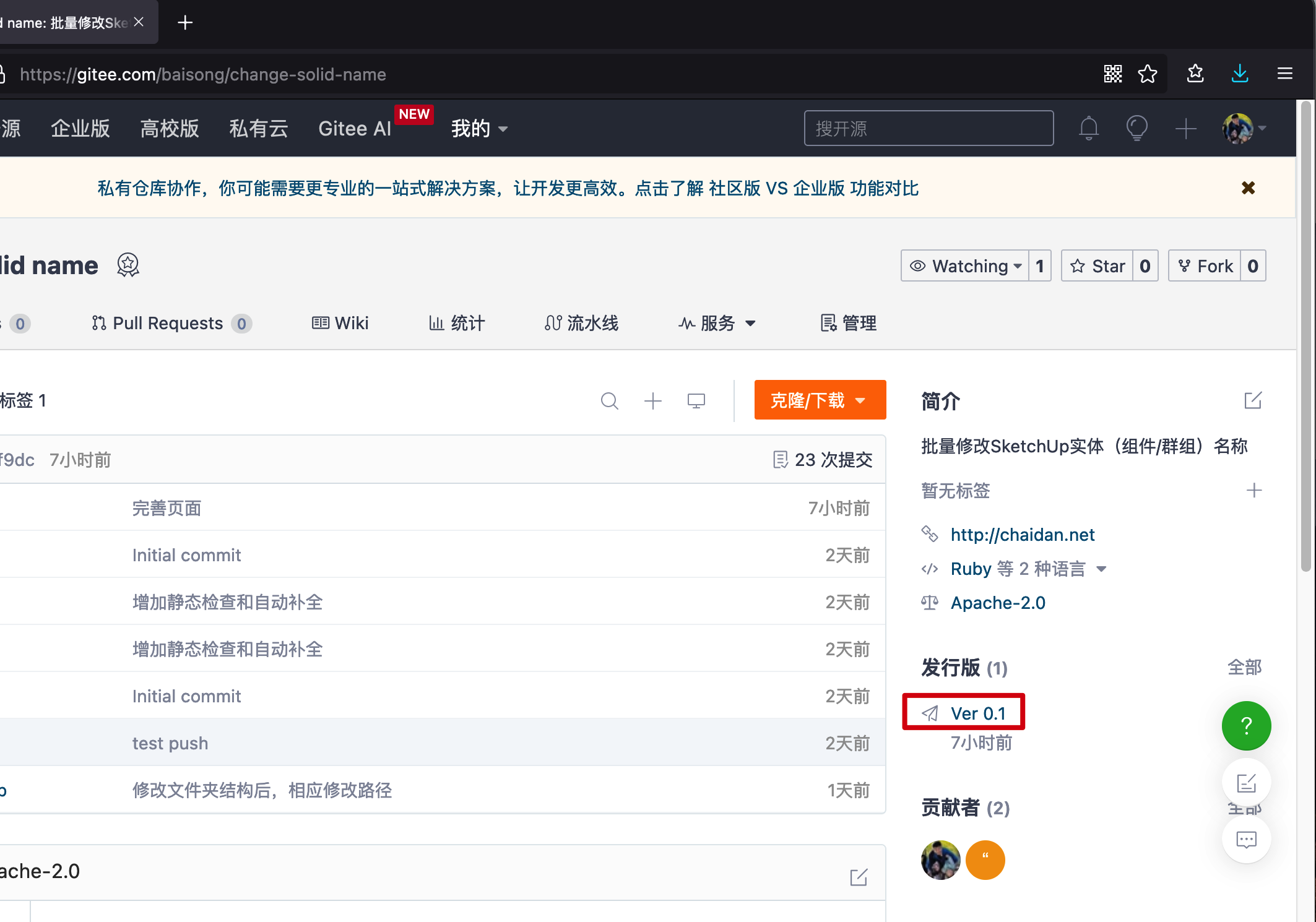

请找到右侧的“发行版”,点击版本后,下载rbz文件。

二、本插件解决的问题

有些用户的工作流,是在3D Max建模后,输出为dxf格式,再导入到SketchUp里进行深化拆单。

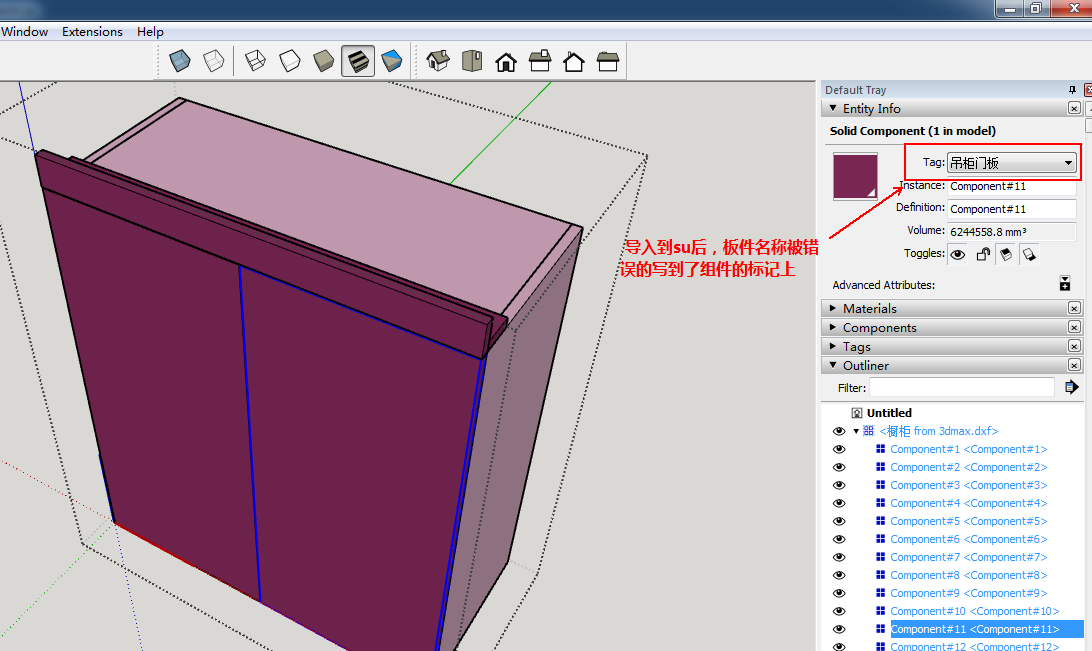

这种方式会遇到一个问题,就是在3D Max中设置的板件名称,经由dxf导入到su后,没有正确的映射为组件/群组的名称,而是错误的写到了他们的标记(图层)上

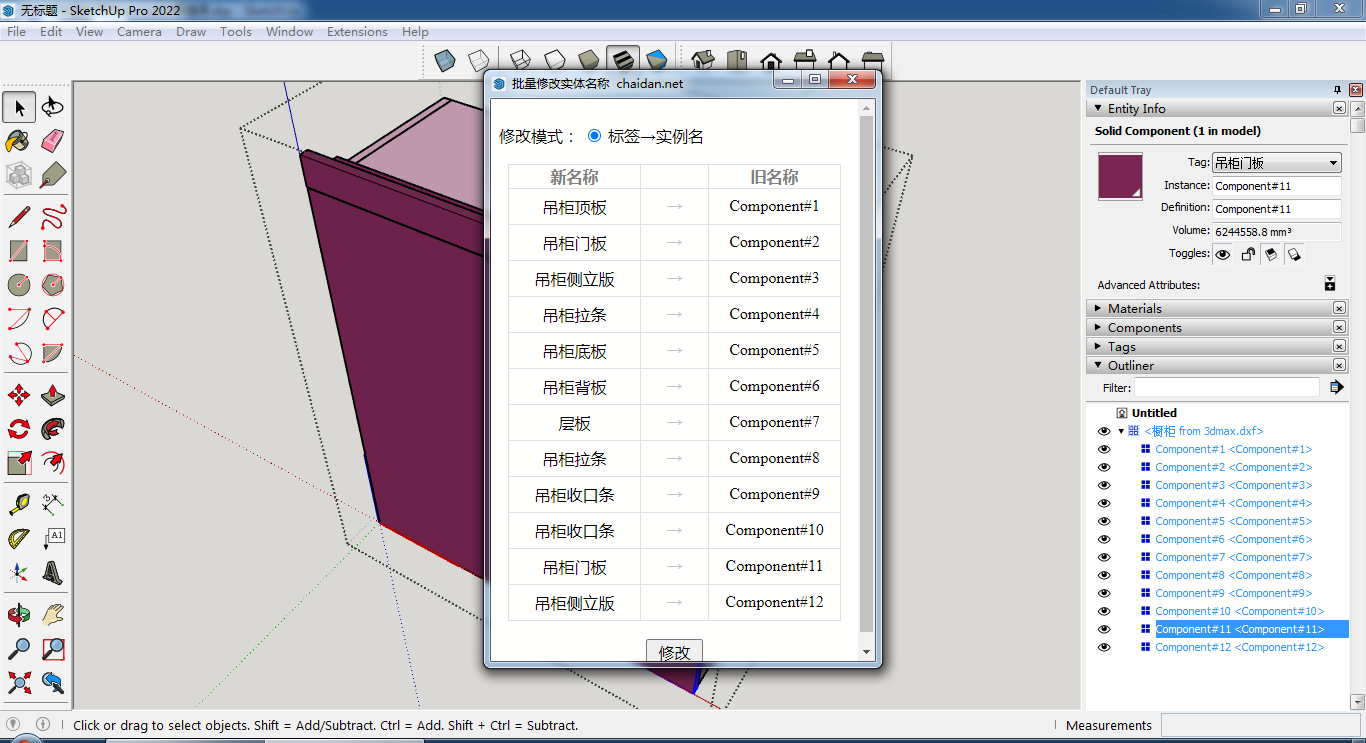

本插件会读取这些组件/群组的标记名称,经用户确认后,覆盖到对应组件的实例名称上。

注意:本插件目前只针对第二层的组件/群组进行对应修改。

三、样例dxf文件

点击下载
