立家拆单 | 草图大师(SketchUp)上的定制家具拆单生产插件

1.3.0版增加了门板铰链孔功能，及对SketchUp 2024的支持

点击菜单“拆单”-“工艺生成”后，再点击插件主界面上方的“门板工艺”标签，即显示家具模型的门板工艺

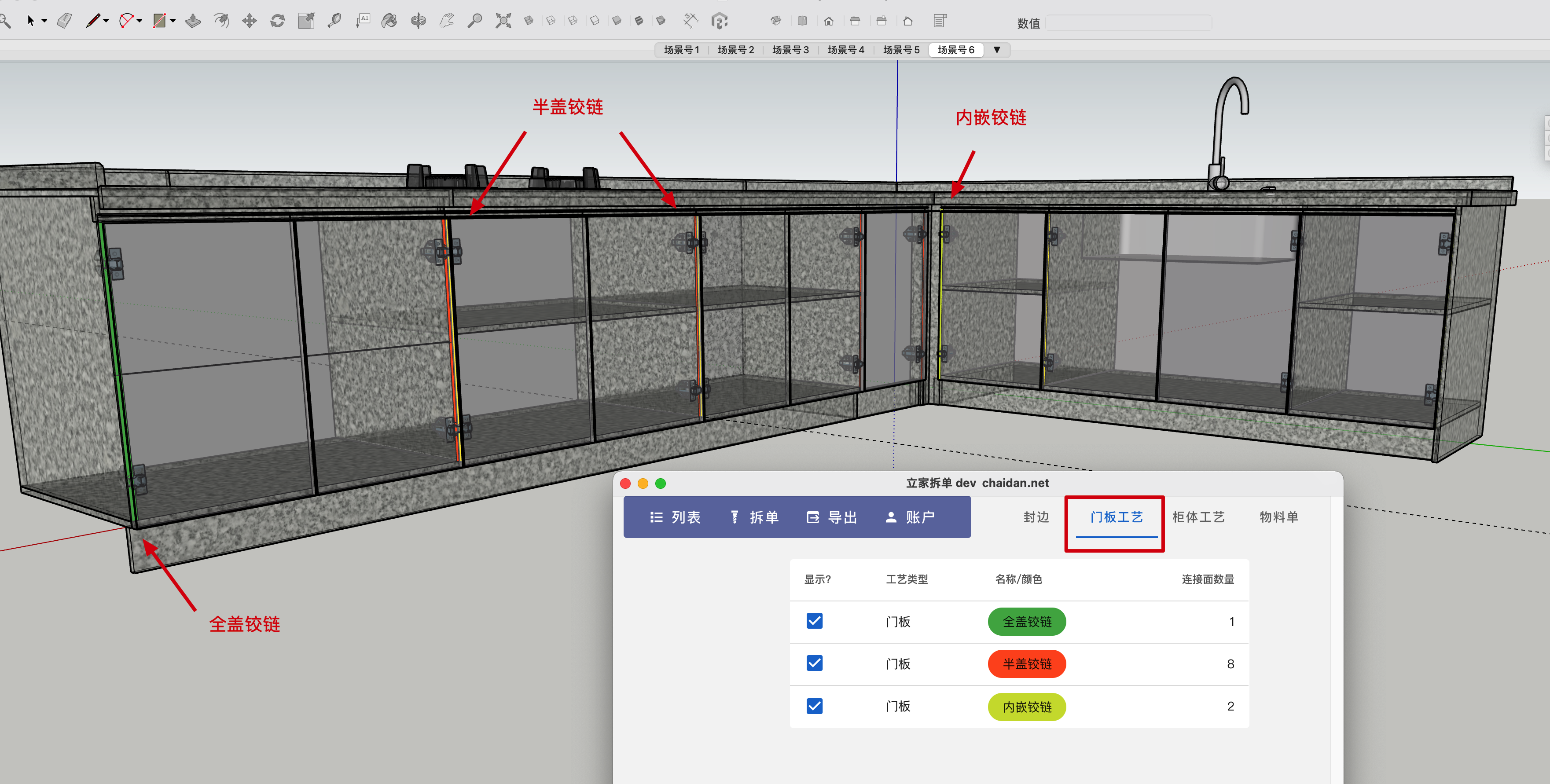

（1）本插件会根据门板和柜体板碰撞出的连接面位置关系及覆盖大小，自动判定铰链类型：全盖(直弯)、半盖(中弯)、内嵌(大弯)等。并标以不同的颜色。

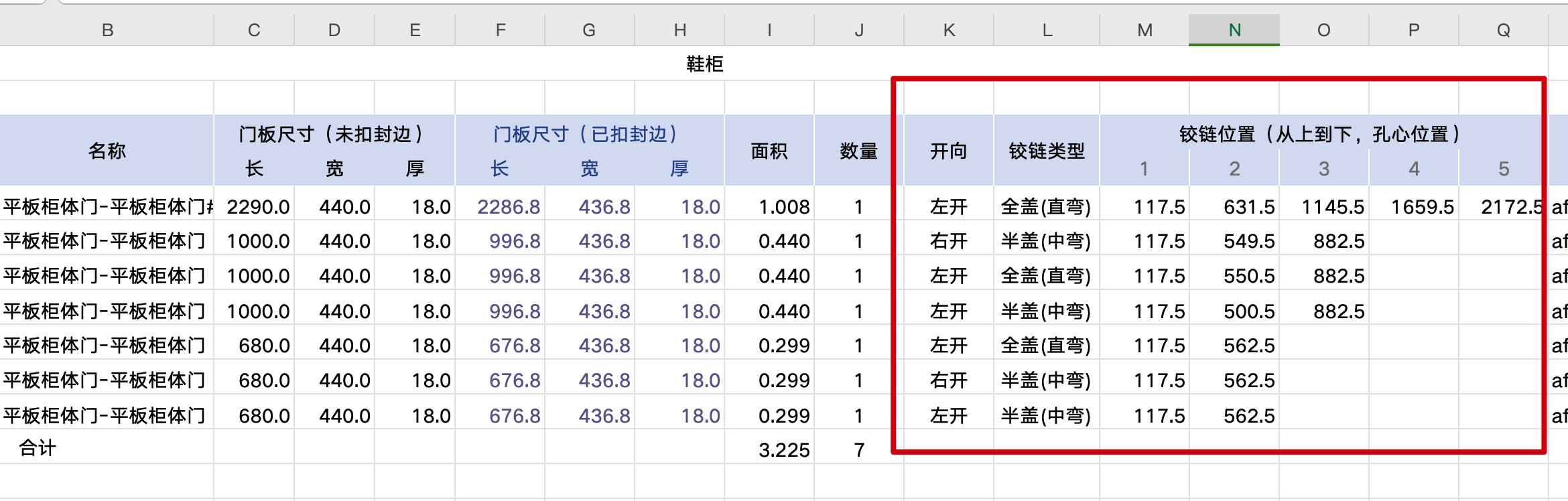

（2）铰链类型会在导出的物料单Excel中标识

（1）门板只有和柜体板碰撞出连接面后，才可能有对应的开向；

（2）如果建模时已经在某侧加上了铰链，则会优先选择该侧作为铰链轴；

（3）如果没有画铰链，但在门板名称上标识出了“左”、“右”、“上”、“下”，也会优先匹配这些开向；

（4）既没有画铰链，门板名称也没能明确标识开向的，会优先选择较长的边作为铰链轴；

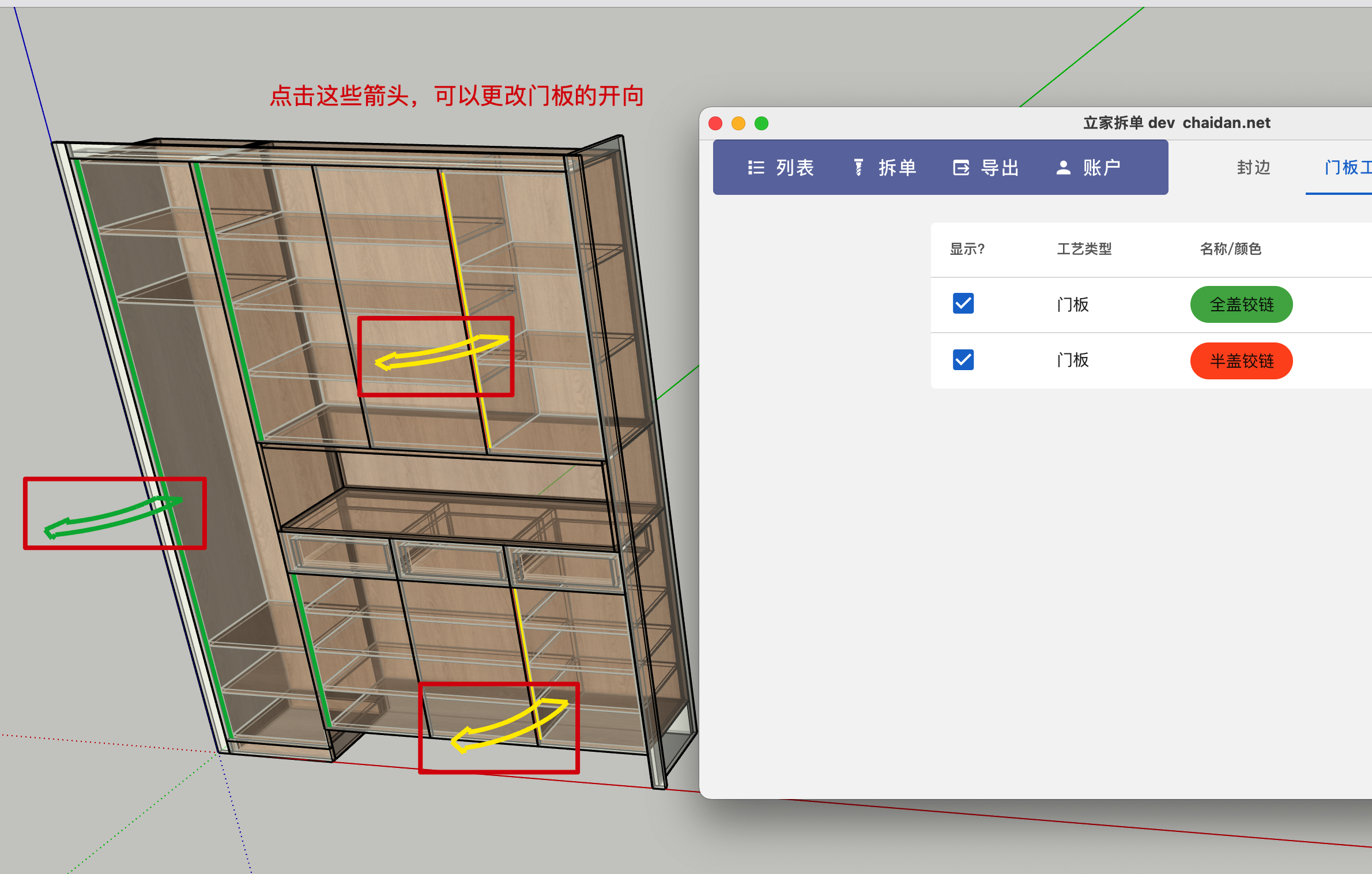

（5）以上方式都不能确定开向的，本插件会在门板前画出开向箭头供拆单人员确认。点击即可改变开向。

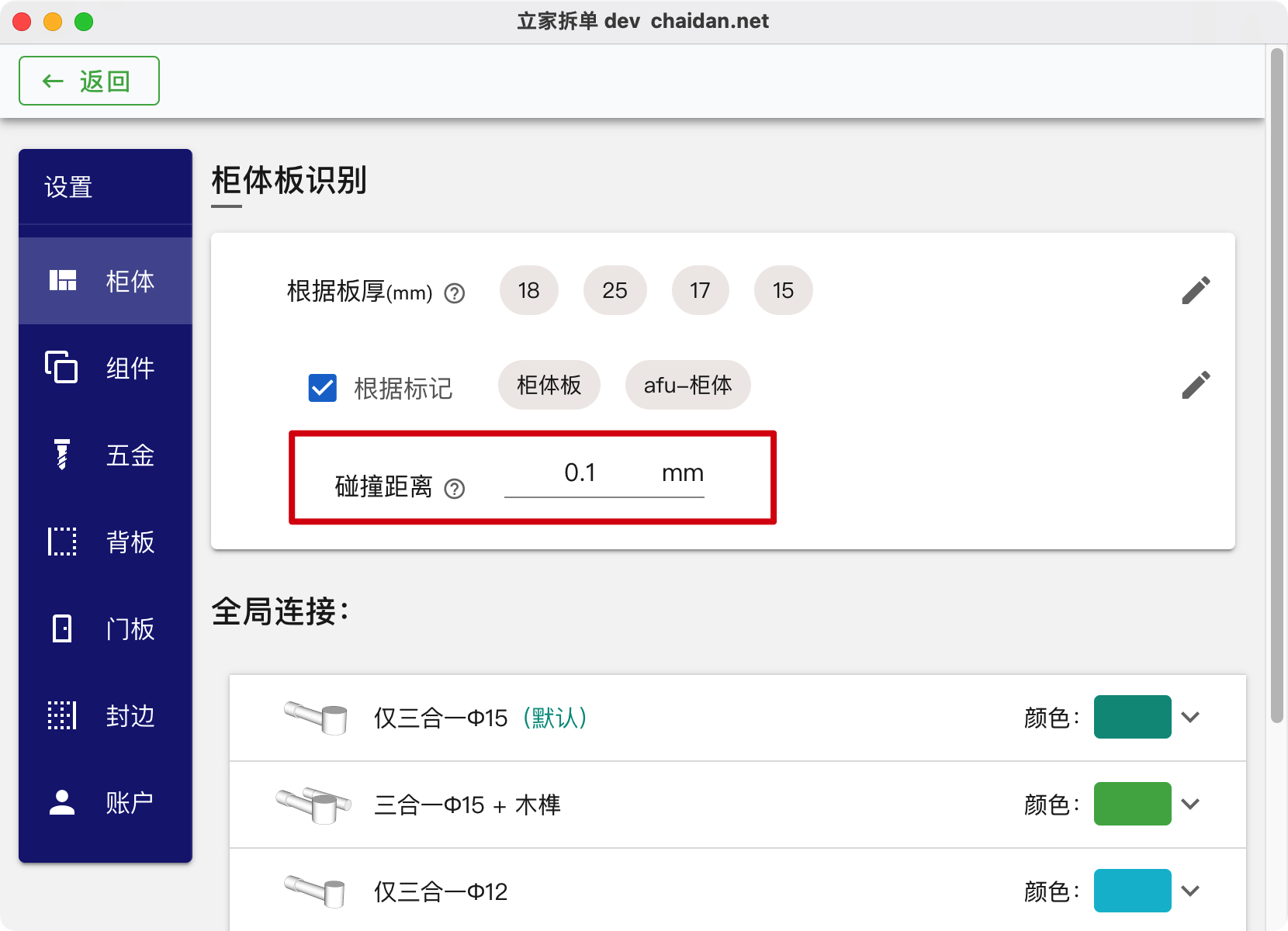

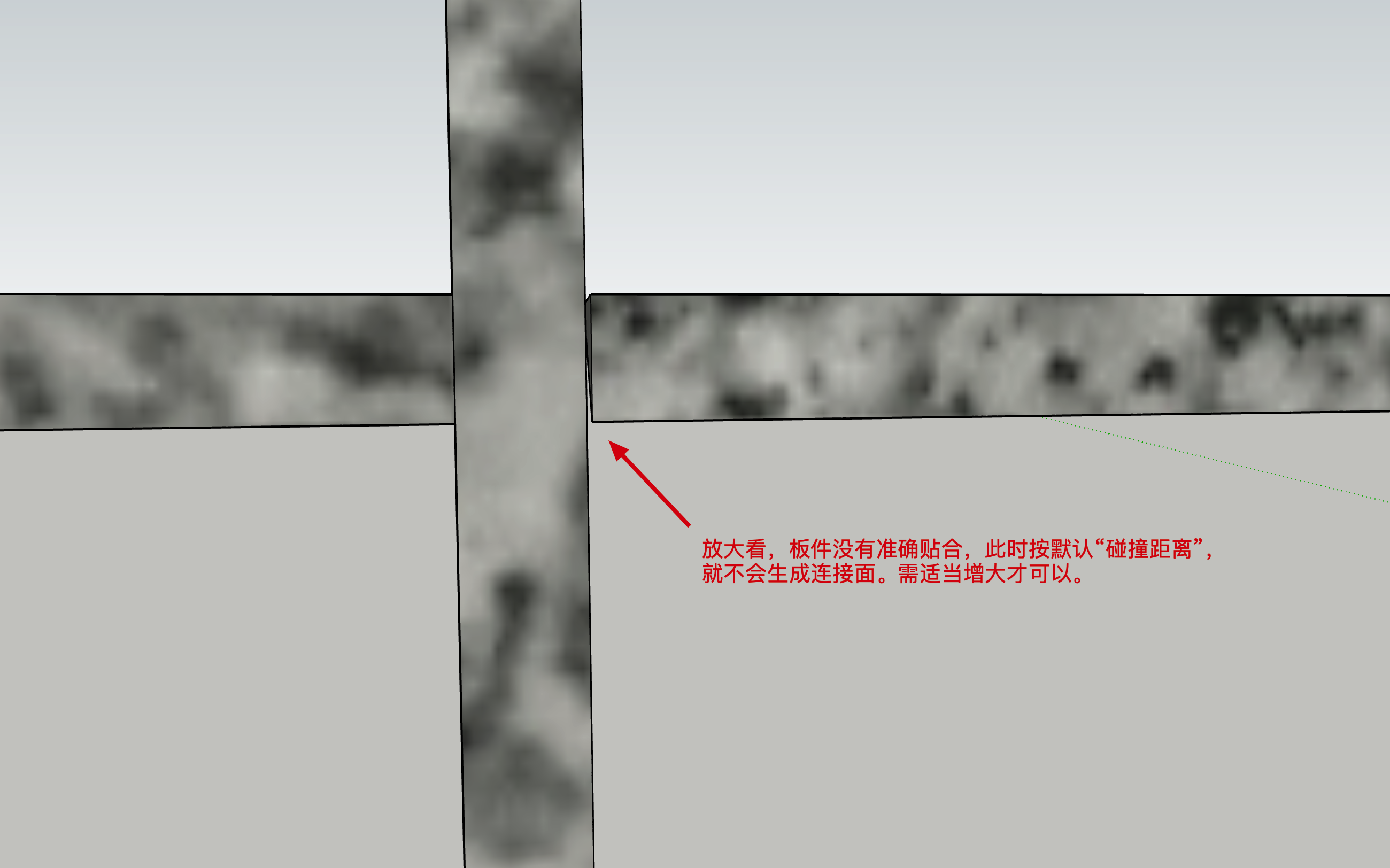

在部分模型中，由于各种原因，板件实际上没有准确地贴合。此时，如果用默认的0.1mm碰撞距离，就不会生成连接面。适当增大“碰撞距离”，就可以解决这个问题

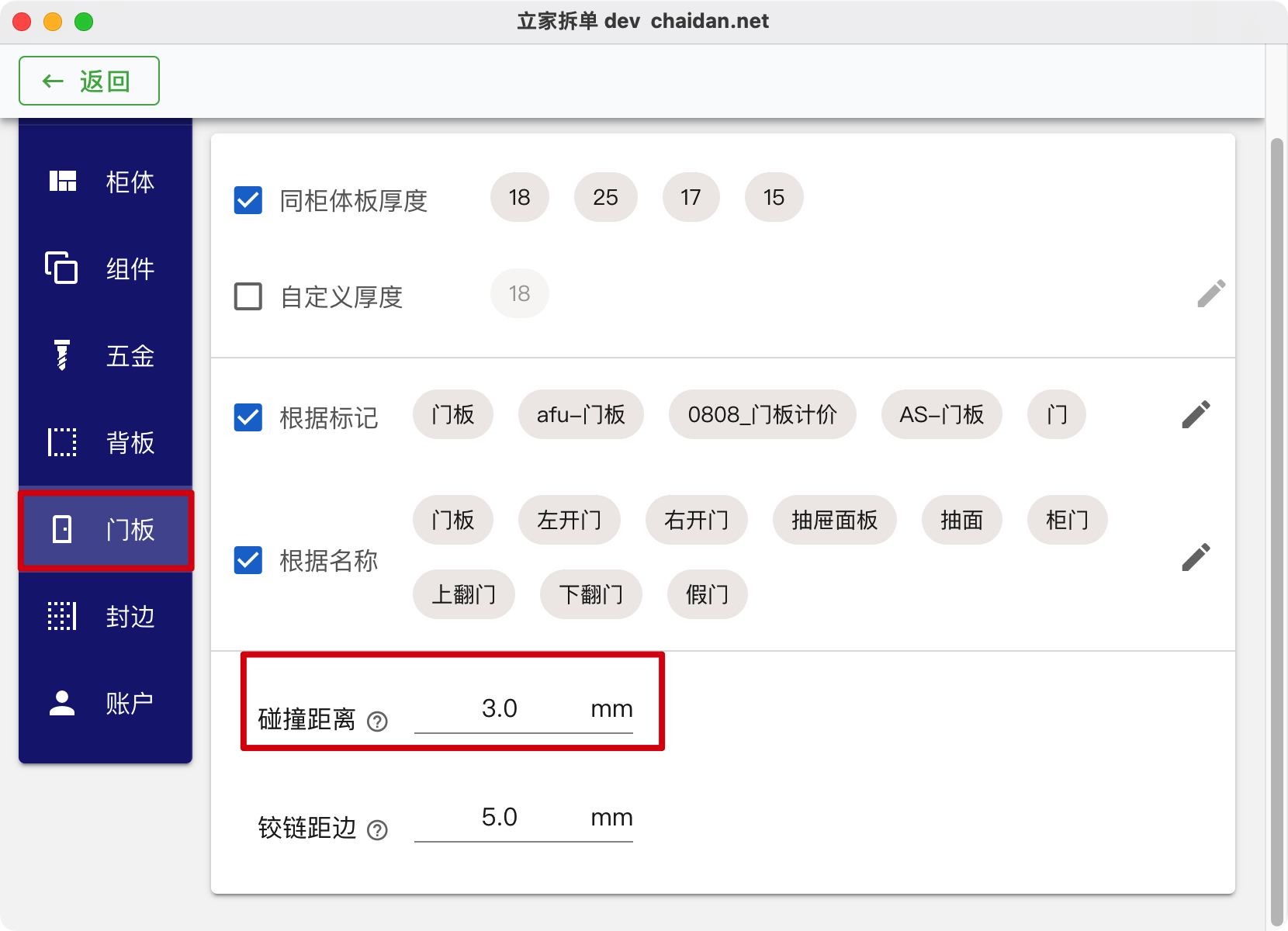

类似，在“门板”设置页面，也增加了门板的“碰撞距离”参数。用户可自行调节。
