概述

1.2.3版调整了板件识别的逻辑，提高了工艺生成的兼容性

更新记录

1.2.3版 2024-5-10

一、调整了板件识别的逻辑

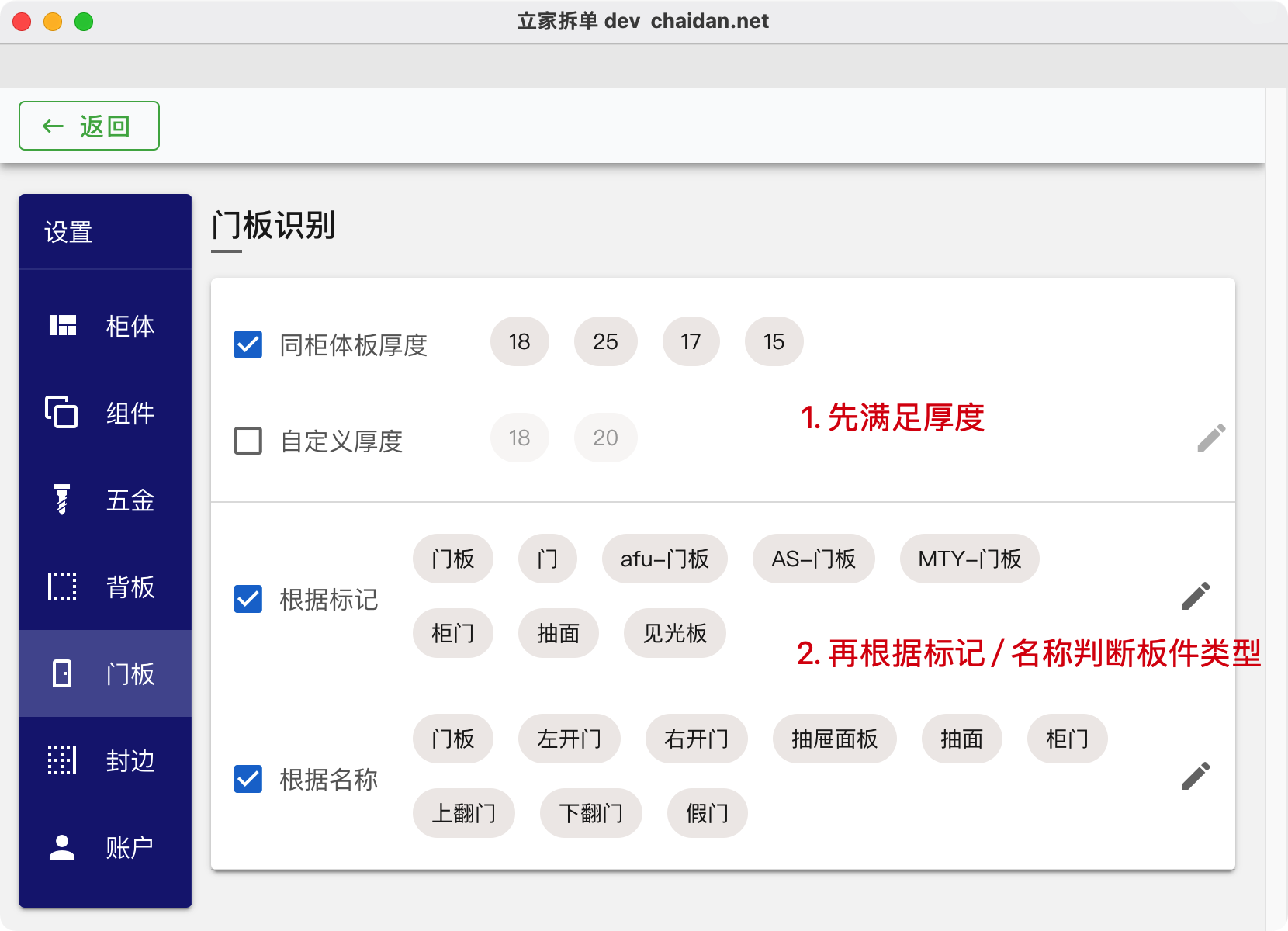

识别所有板件，都以厚度为必备条件，即只有在满足板厚的前提下，才会再根据图层，名称等来区分具体的板件类型。

二、优化了碰撞连接面的算法，兼容性更好

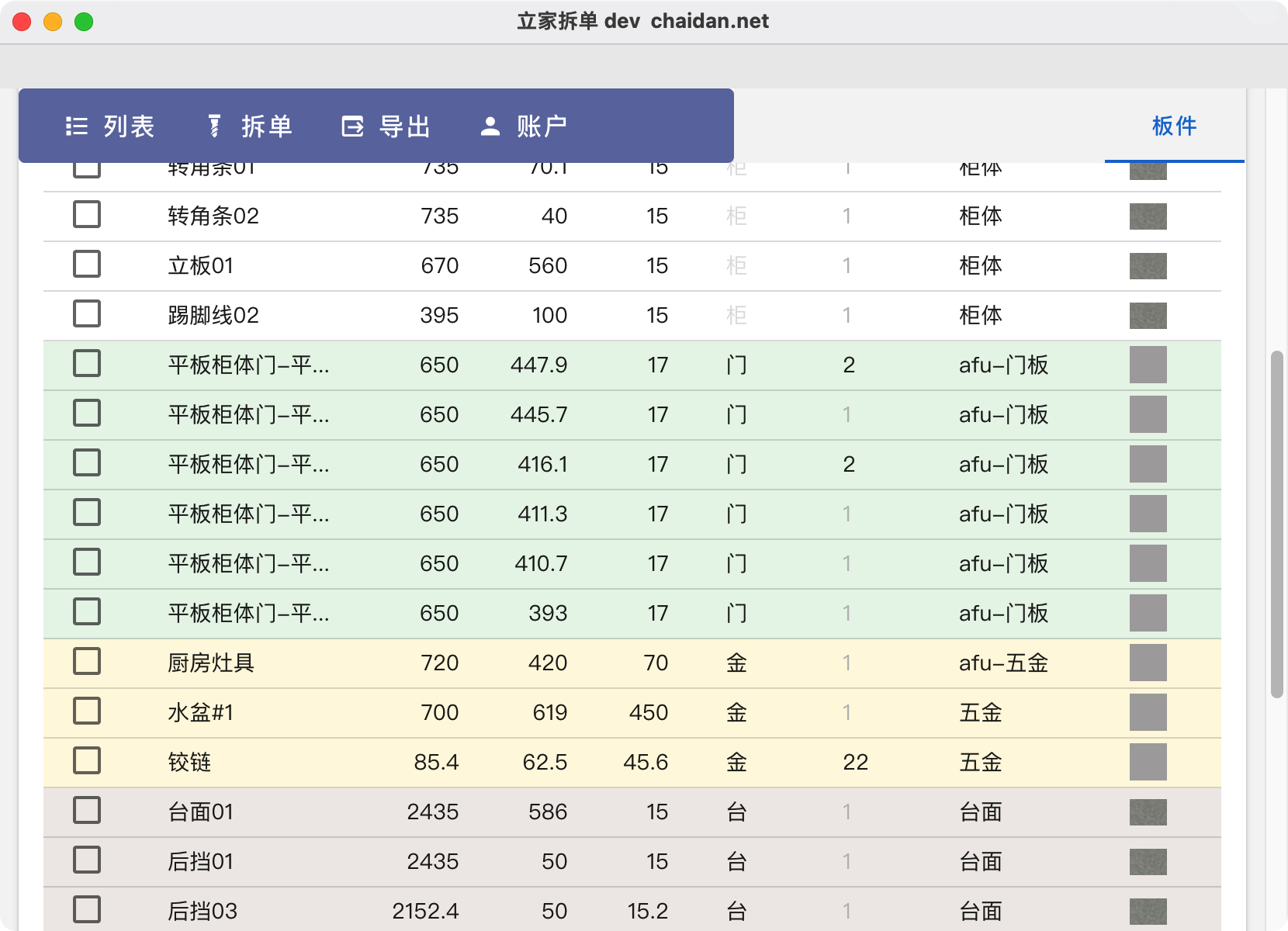

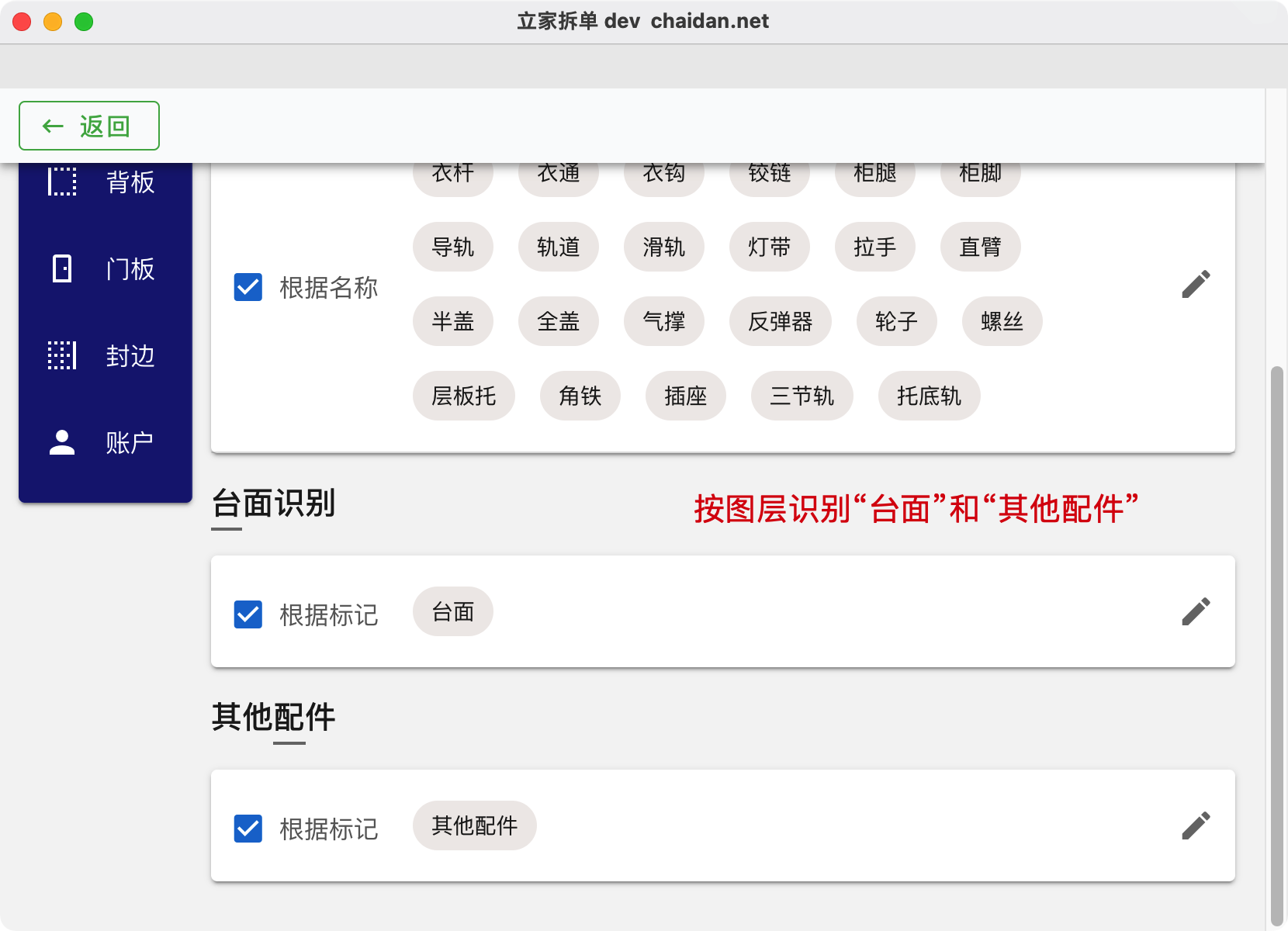

三、增加“台面”和“其他配件”类型的图层识别功能

四、优化了不同种类物料的显示效果

1.2.2版 2024-4-2

一、可玩性增加了！自行调整三合一孔径

大家好，因为每家工厂的工艺标准不同，所以之前立家拆单打的三合一胶粒孔或连接杆孔的大小，并不能满足所有工厂的需求。这次1.2.2版本，就增加了用户自行调整三合一模型孔径的功能。让我们来看一下怎么使用。

1 打开连接件模型

直接打开本插件存放连接件模型的目录

C:\Users\换成你自己的用户名\AppData\Roaming\SketchUp\SketchUp 你的SU版本\SketchUp\Plugins\lijia_chaidan\fittings

以修改开口为12的三合一为例，打开12.skp文件。

2 修改孔径

假如我们要把胶粒孔直径从默认的10改为5：

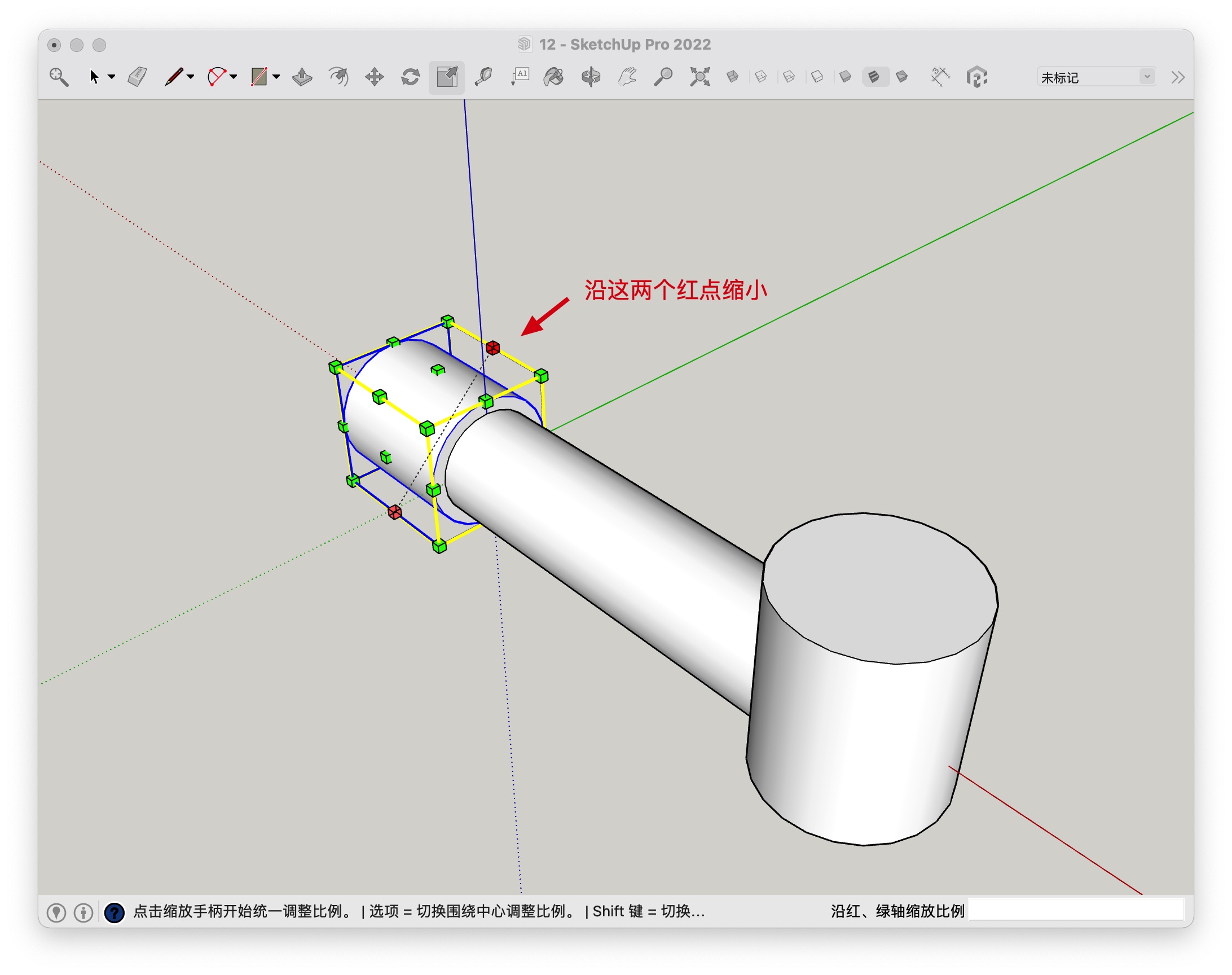

(1) 用缩放工具，选孔位中部对角的两点，进行缩小，右下角比例填0.5，这样就把孔径调整到5mm了；

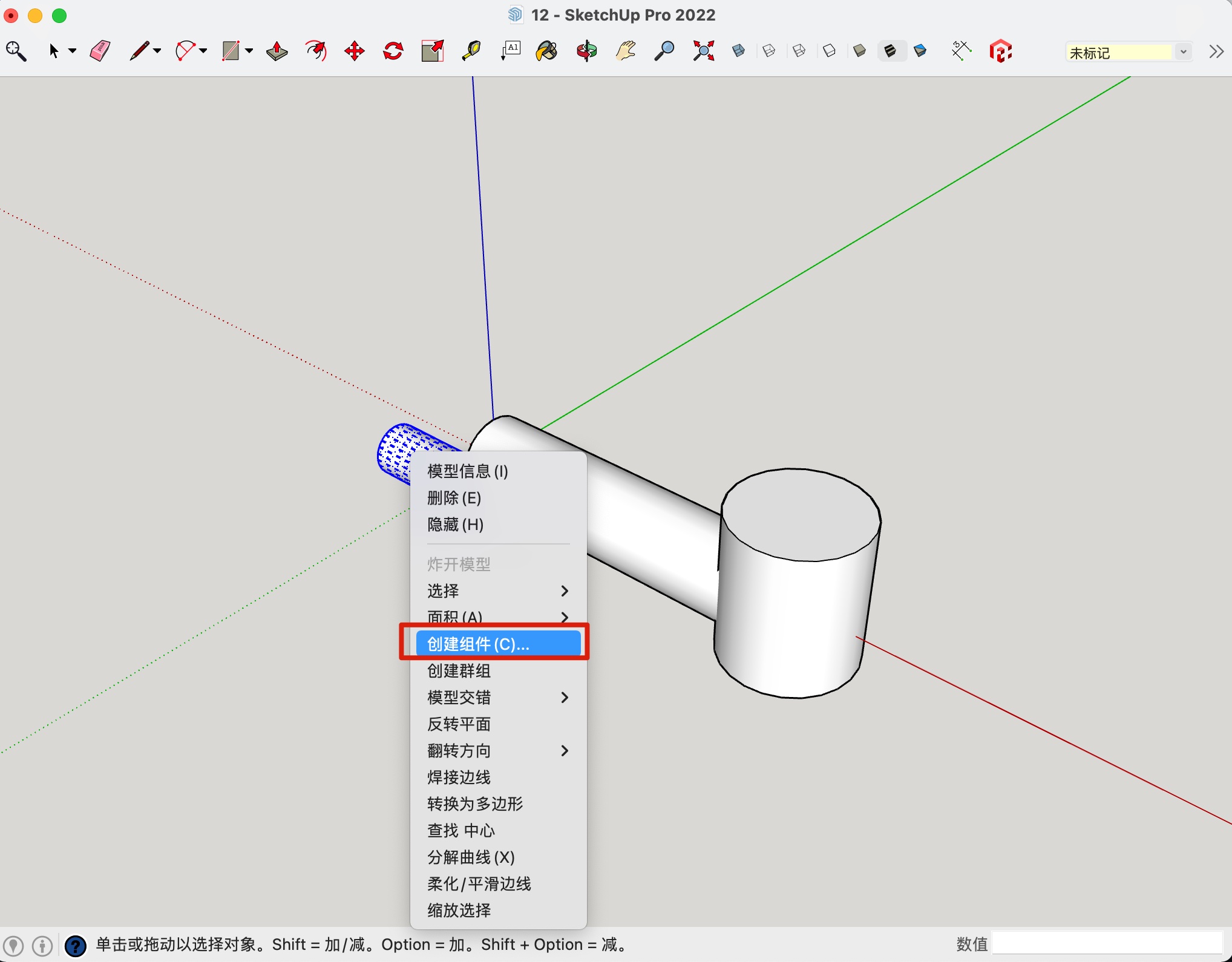

(2) 重要的一步来了。把缩小后的孔位炸开，再重新生成组件，名称填“预埋杆孔Φ5”；如果不做这步，孔位打上后，还会是照缩放之前的尺寸；

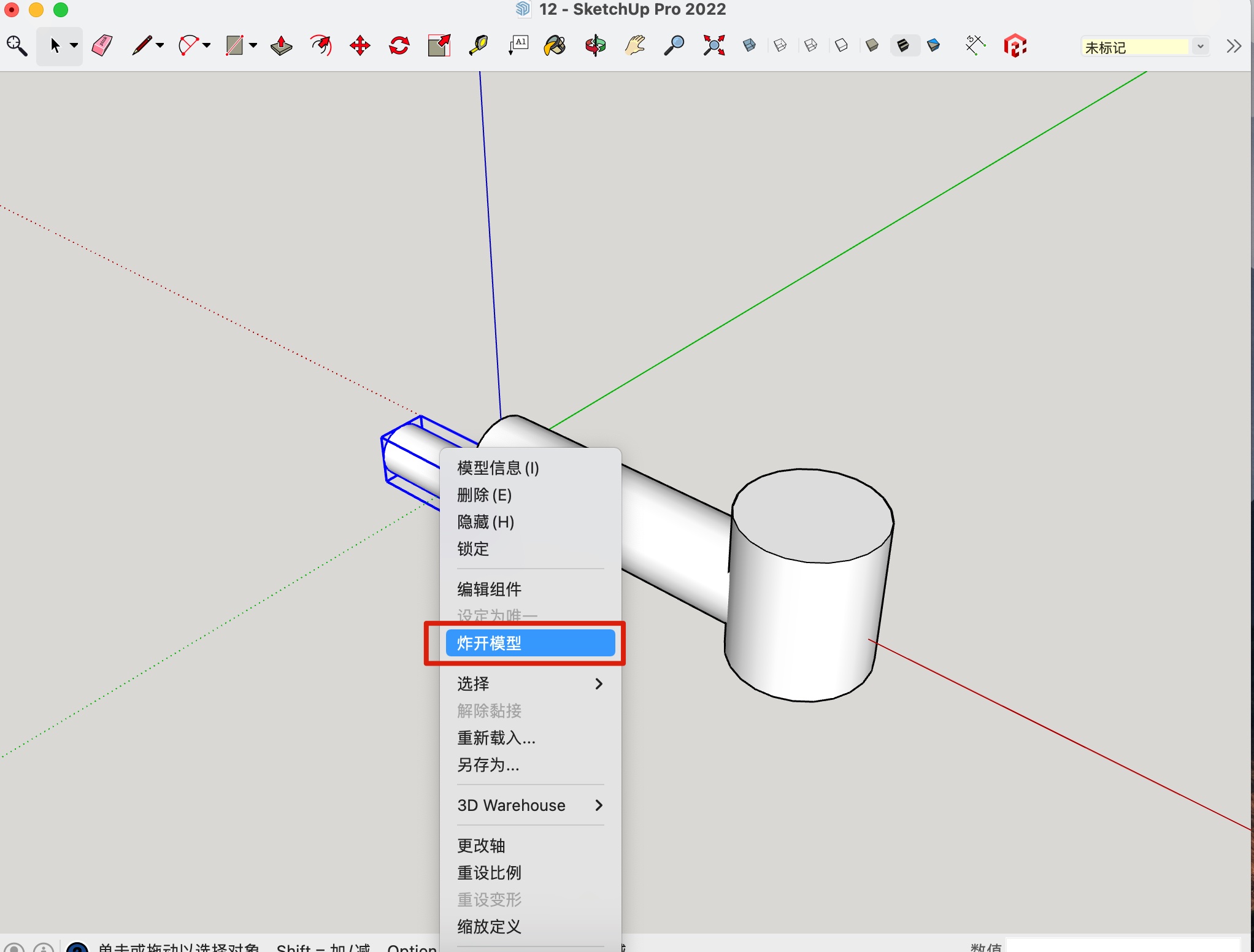

2.1 炸开原孔位组件 2.2 重新打组件

(3) 把偏心件孔和连接杆孔隐藏，方便下一步移动；

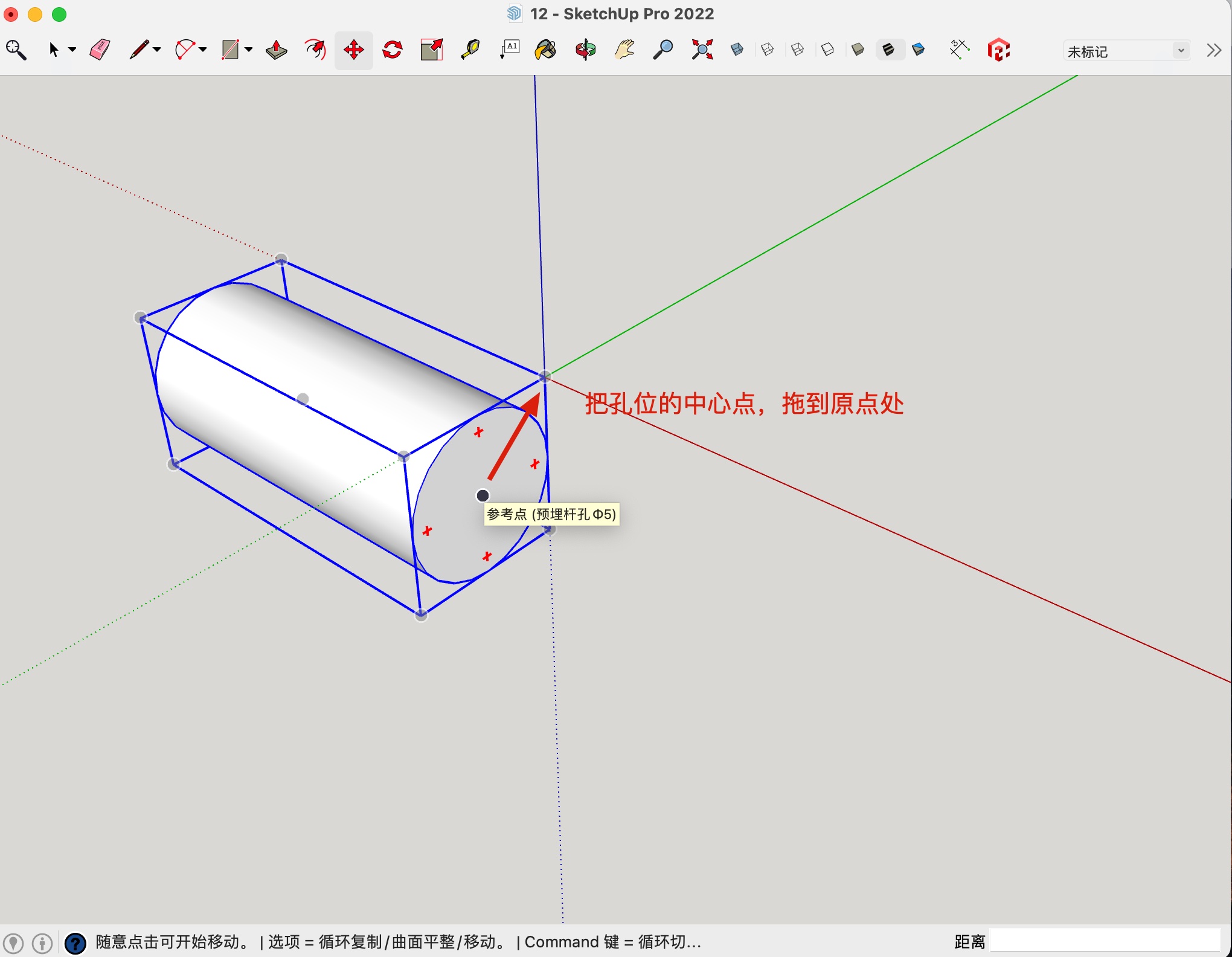

(4) 移动新的胶粒孔，使其圆心对准原点

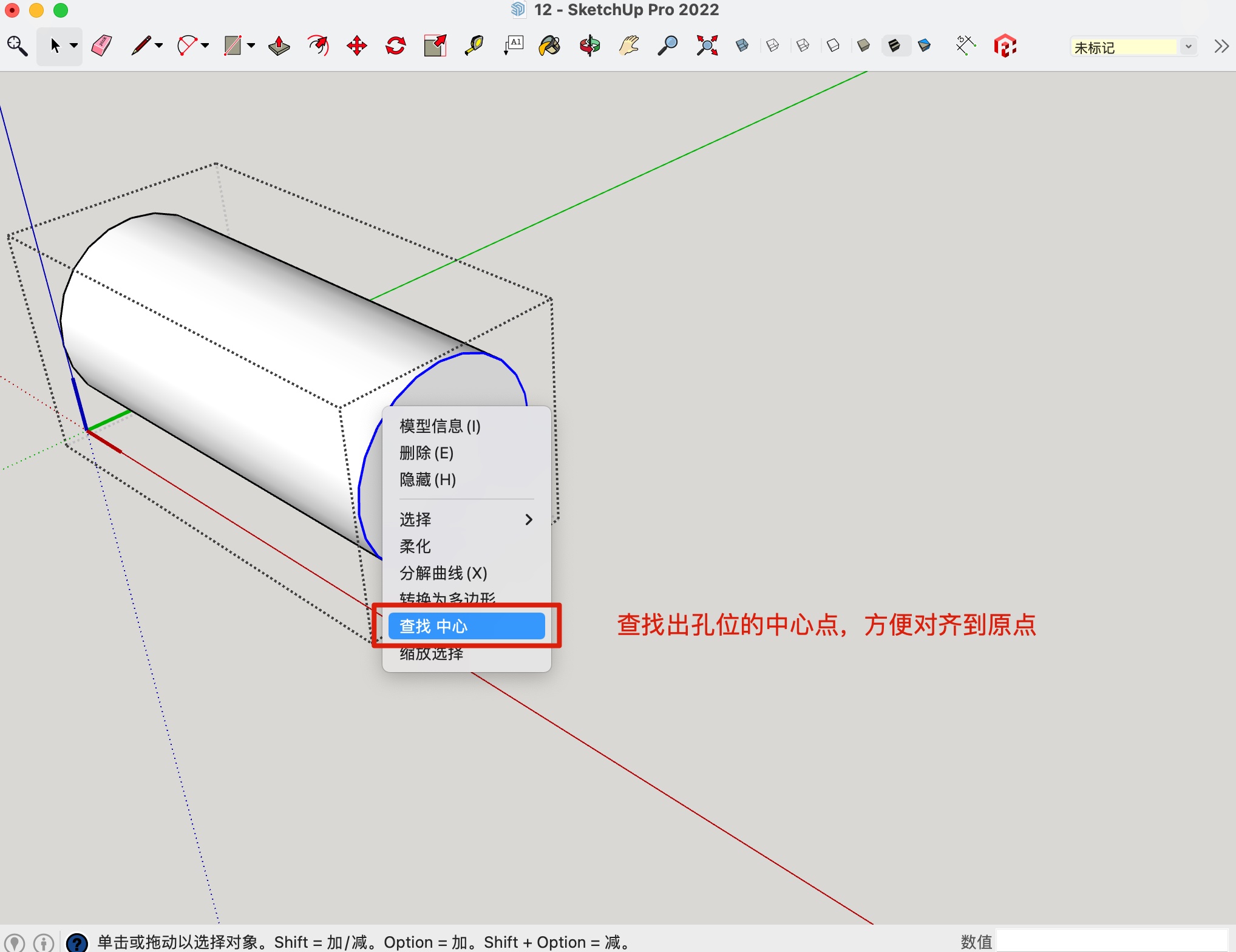

4.1 查找孔位中心点 4.2 移动孔位中心到原点

(5) 保存、退出

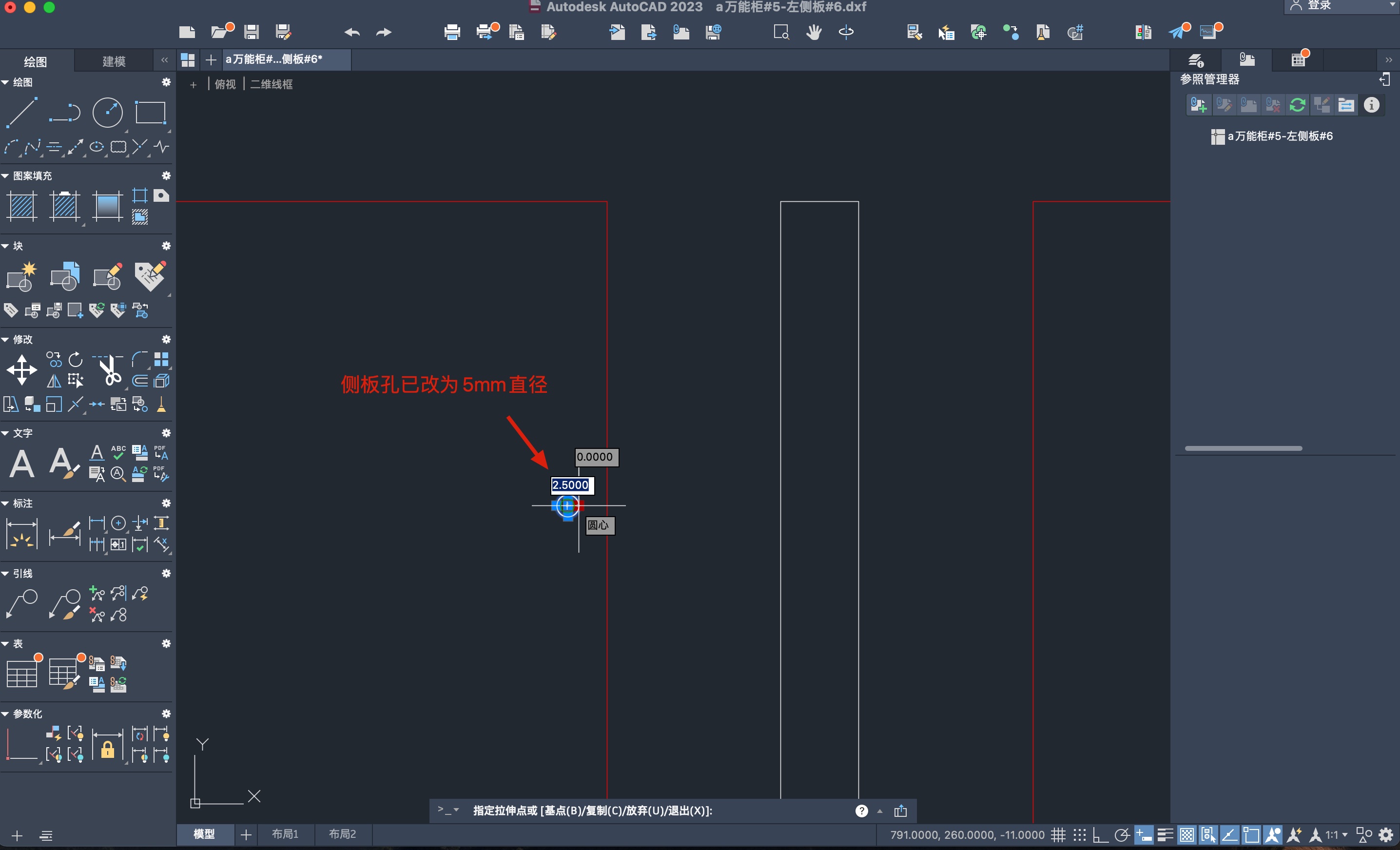

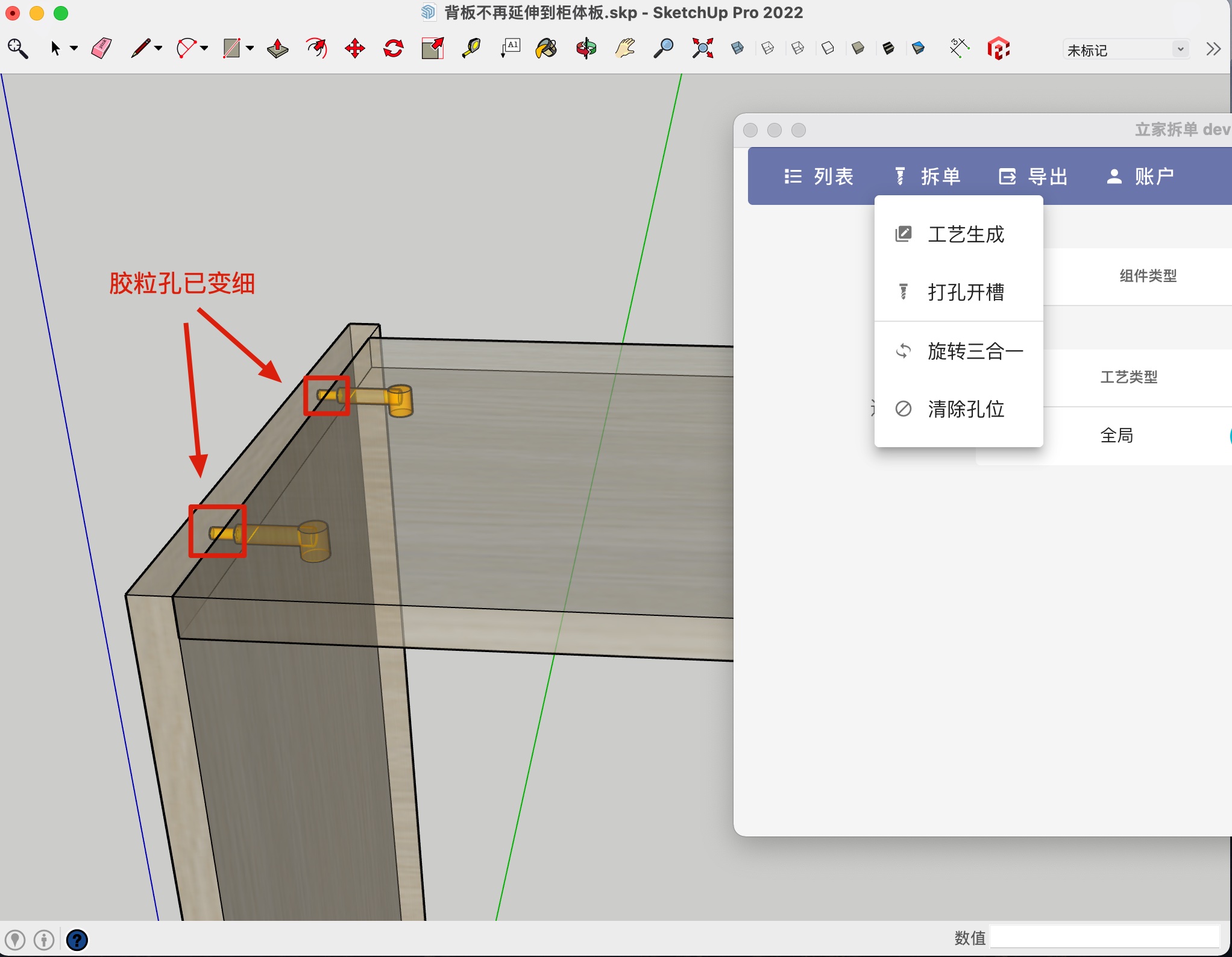

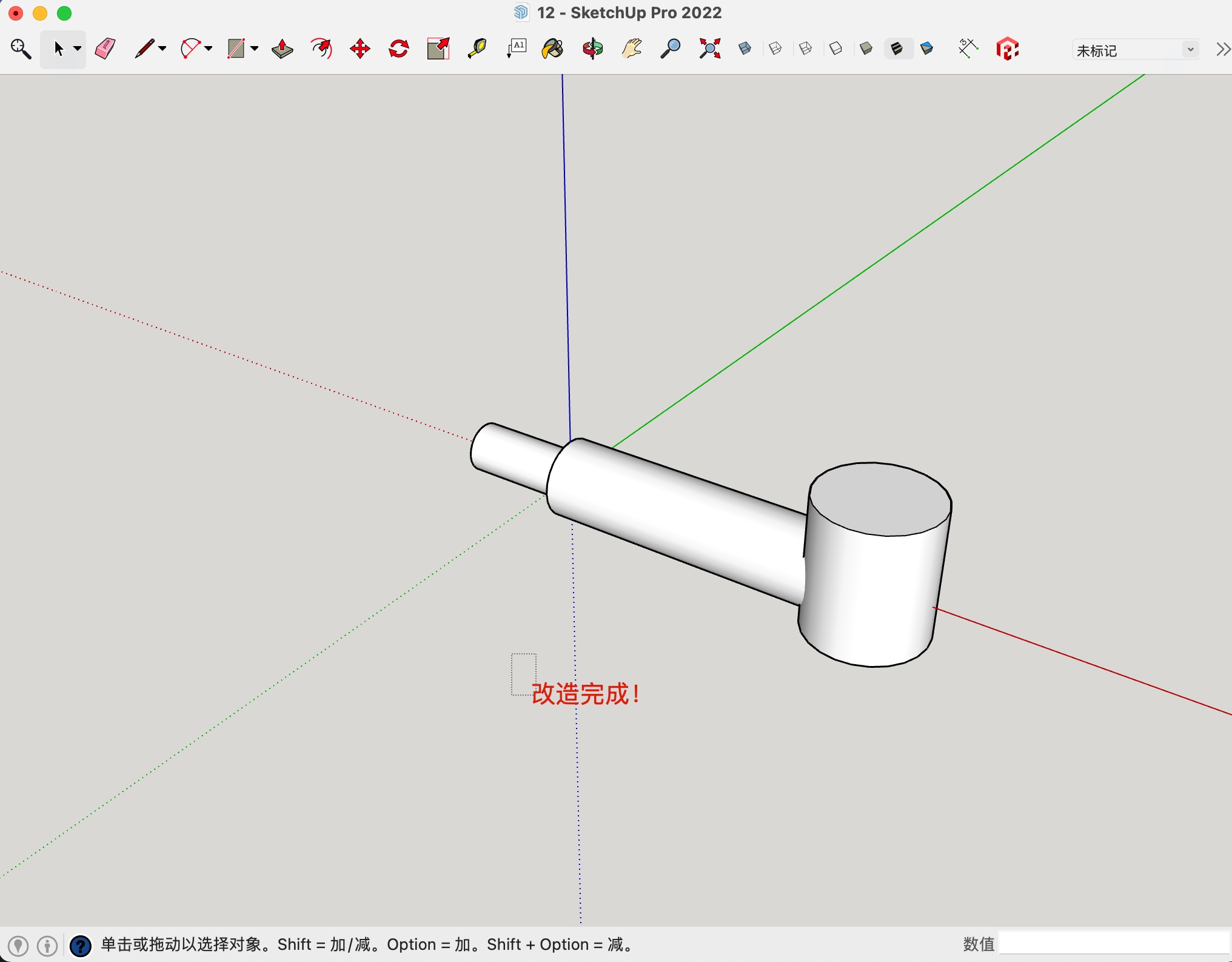

再使用此连接件时，就发现不仅是su模型，还是导出的dxf生产文件里，孔径都已经改成5mm了。

目前支持修改的连接件包括15、12、10的三合一，以及木榫孔，即10-13的skp文件。

最后，自己修改孔位的朋友，请一定验证无误后，再上机生产。

二、 修正了游客页面显示错误的bug

1.2.1版 2024-3-28

一、 新增“组件工艺”功能

“组件工艺”允许以板件，或su的组件为单位，进行整体的工艺设定。

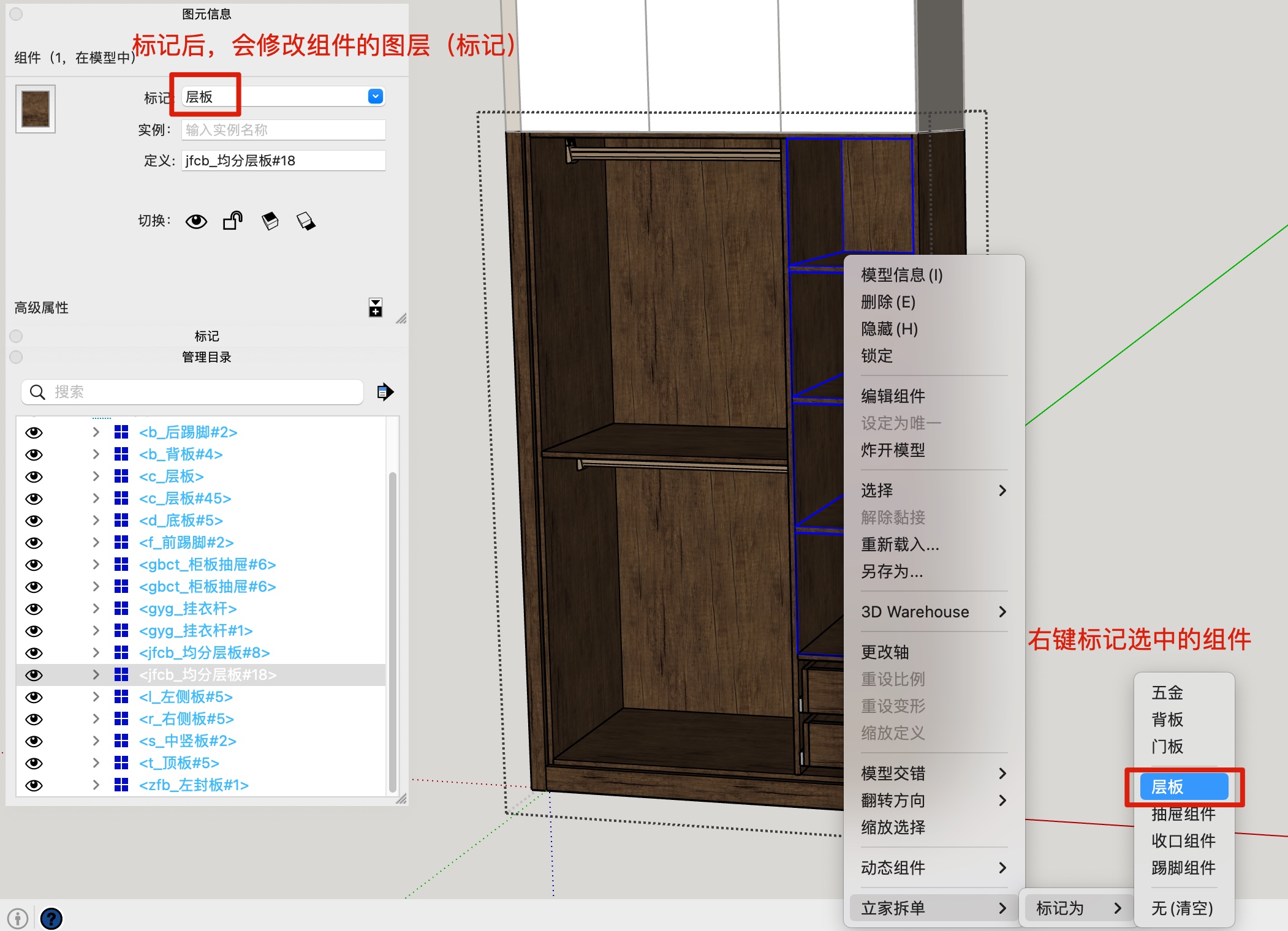

在su主界面，在打开本插件后，可以右键对su组件标注为不同的工艺组件。

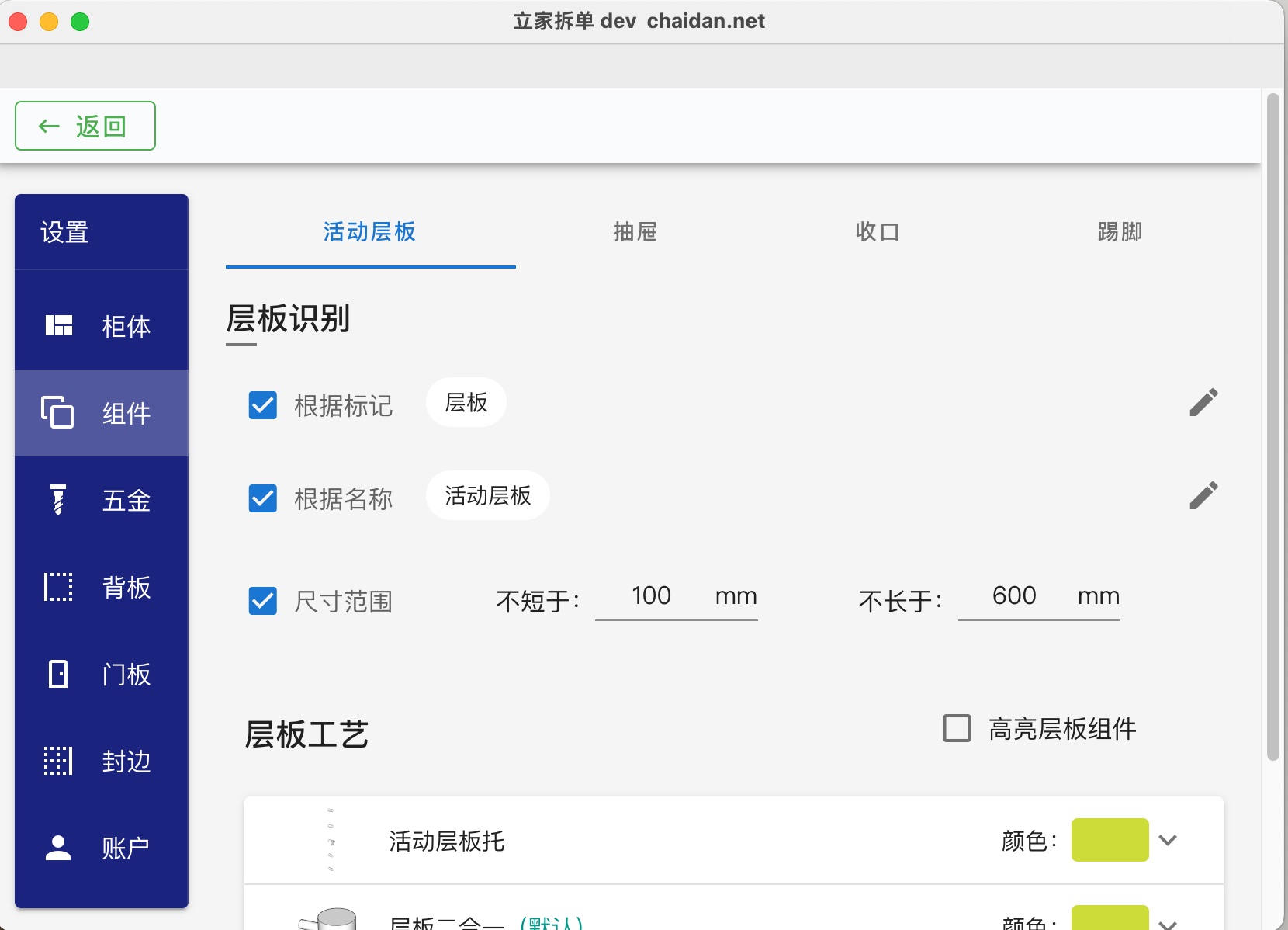

选择“工艺生成”后，会看到整个组件下的层板，都被设成了“层板”工艺的连接规则（默认二合一）

原“层板”设置页面，现在移入“组件工艺”，作为其中工艺之一。

二、 其他优化
  1. 优化的板件名称的显示，尤其是多层嵌套的板件，会尽量选取含义明显的作为板件名
  2. 原“拆单”菜单-“连接面”更名为“工艺生成”
  3. 层板增加二合一连接件
  4. 识别五金时，增加了“*板”的排除字
  5. 优化了三合一默认的开口方向
  6. 修复若干bug

1.2版 2023-11-8（立冬）

大家好，好久不见！这次为大家带来立家拆单1.2版本的更新介绍！

1. 封边功能（需求: 21）

1.2版本最重要的更新，就是封边功能。

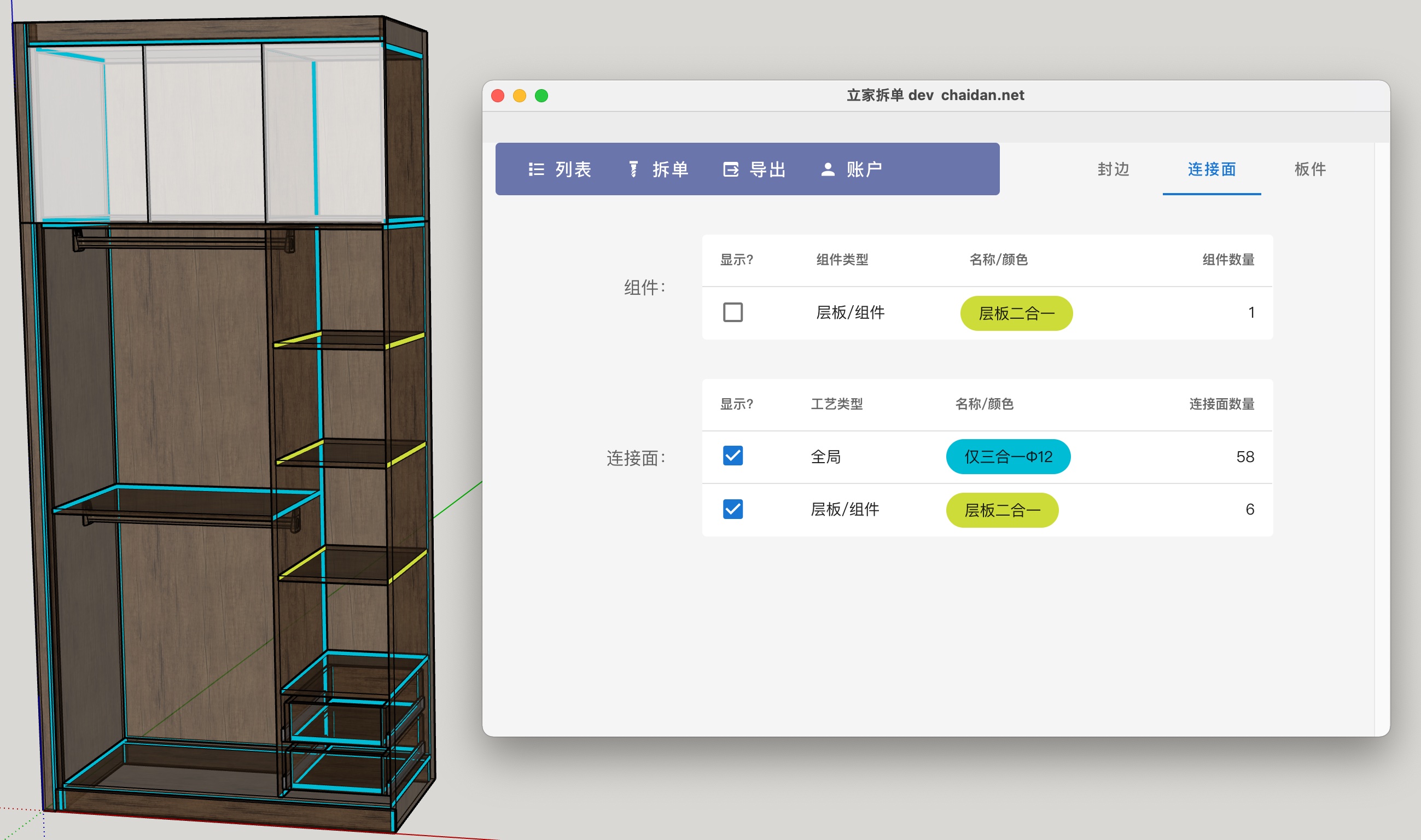

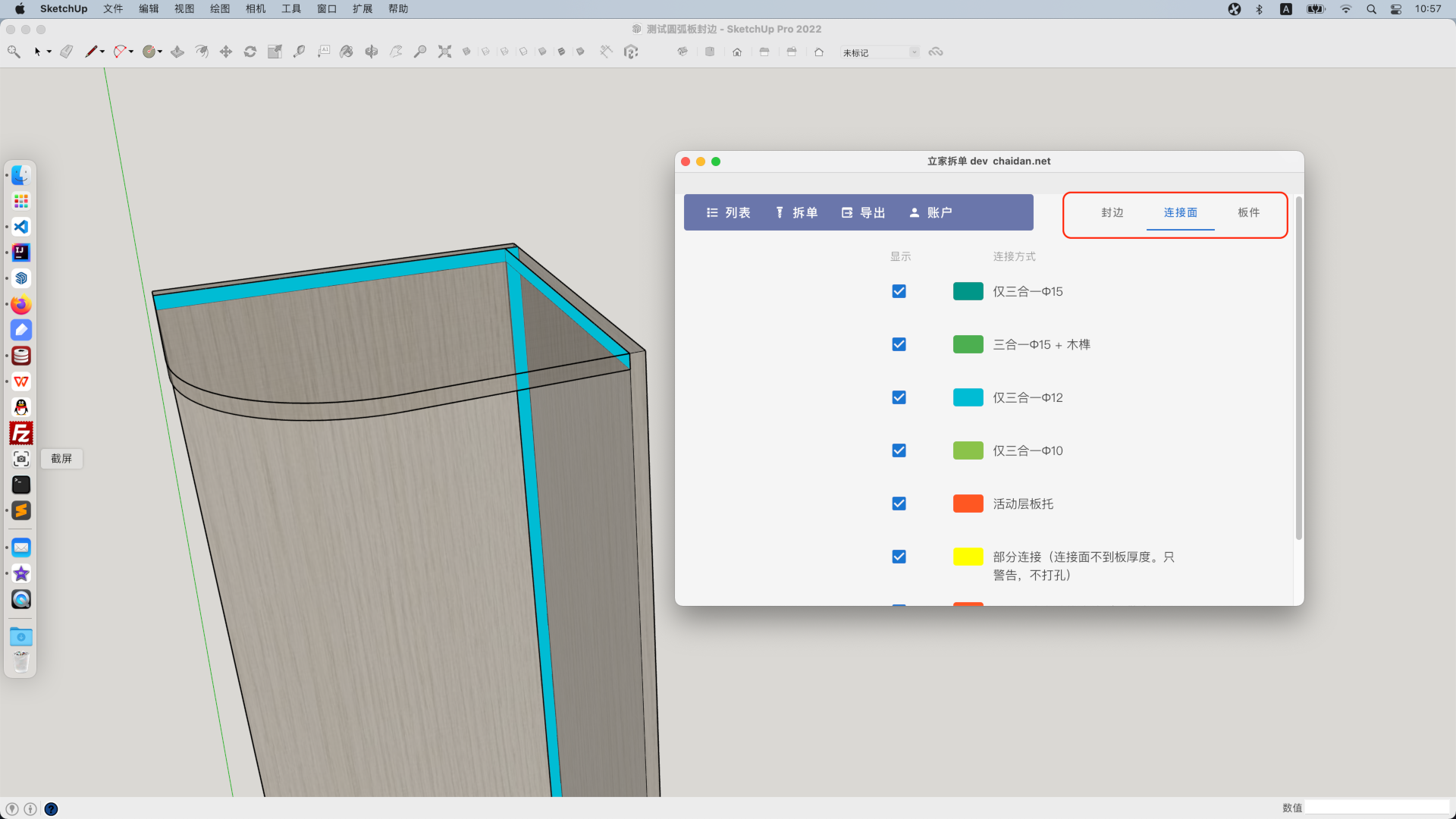

点击本插件“拆单”-“连接面”后，在右上侧新增了“板件”、“连接面”、“封边”三个标签。

点击“封边”标签，就能查看柜体的封边情况，不同的颜色代表不同的厚度。

点击封边厚度前的选择框，就可以选择其是否显示。

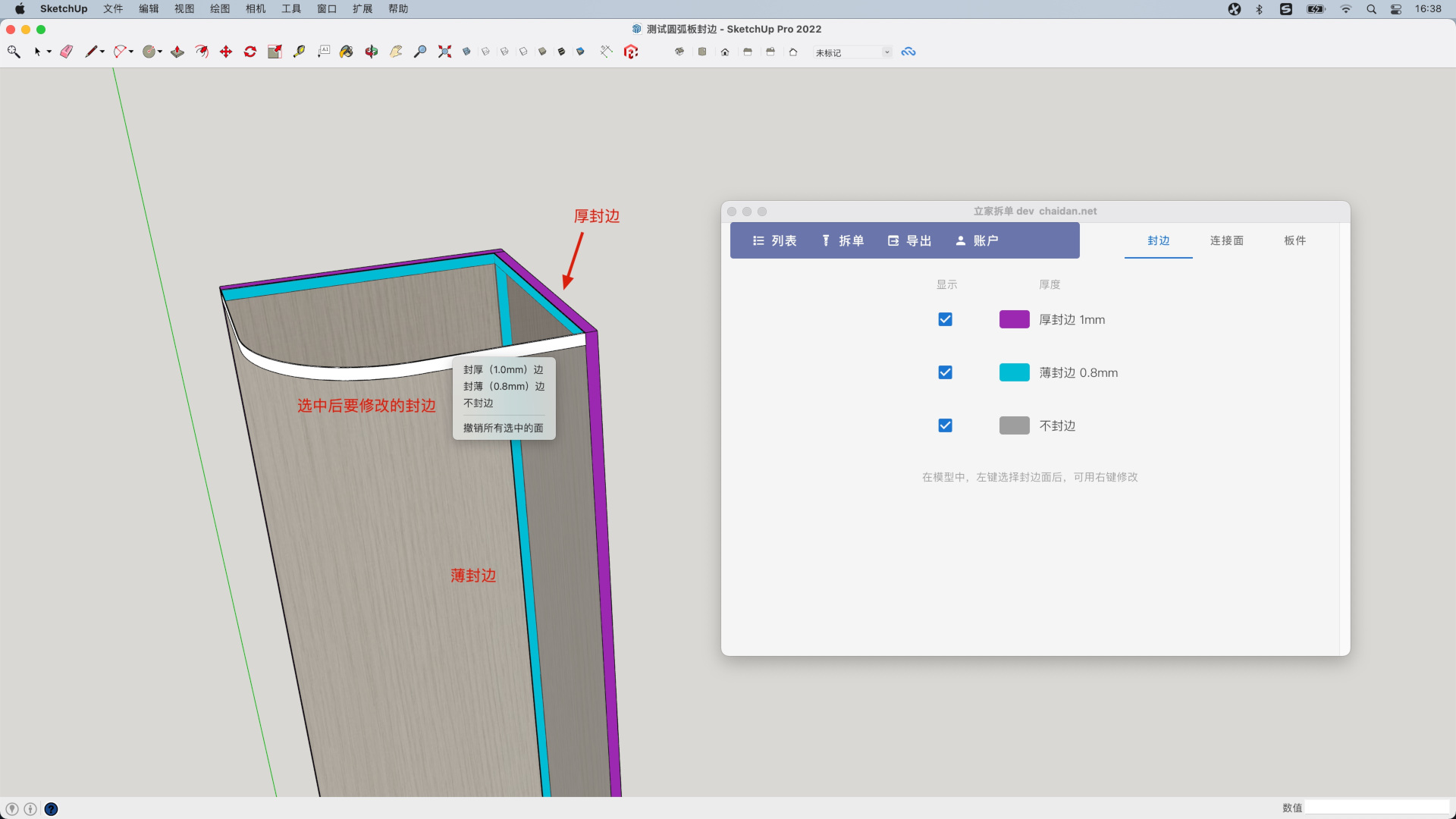

用左键选中封边面后，可以用右键单独修改其厚度。

默认的封边设置是所有面都封1，可以到“账户”-“设置”-“封边”中修改。

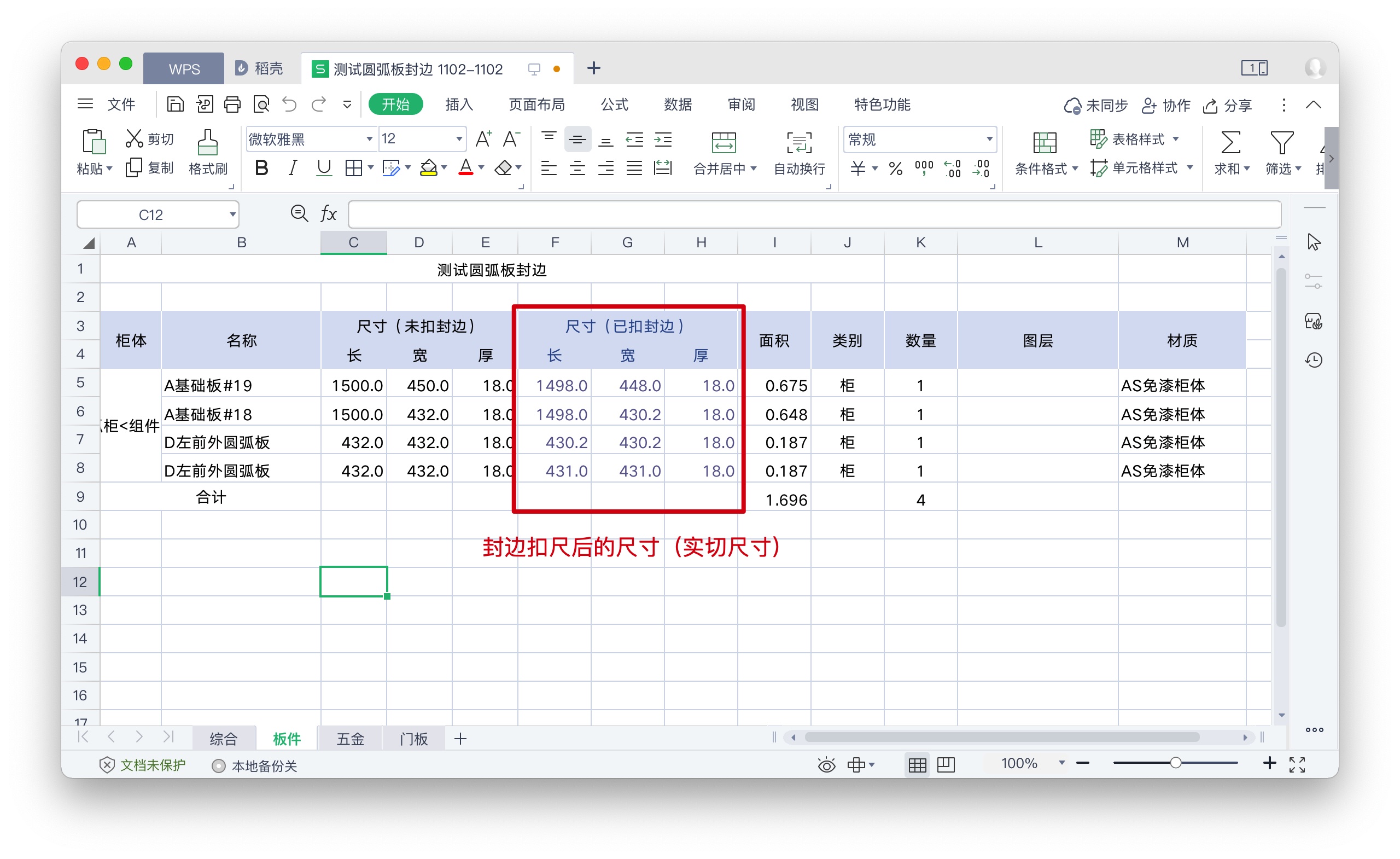

在导出的Excel物料单中。如果已经在插件中生成了封边信息，那么在物料单的“板件”工作表中，会增加扣减封边后的板件尺寸，并以蓝色标识，

把导出的dxf生产文件导入天工，也可以看到天工中已相应扣减了封边尺寸。

2. 增强了碰撞连接面时的兼容性（需求: 20）

之前插件在碰撞板件的连接面时，没有处理两板件部分接触的情况。现在对这种情况，在连接面中显示为黄色，提醒用户，但不会打孔。

3. 增加了对阿帅组件的兼容性

除了对常规形状板件的兼容外，1.2版增加了对阿帅组件弧形板的兼容，和其图层的识别。

另外，1.2版还修复了部分板件在天工中长宽颠倒，导致纹理错误（错误: 4012）等bug

1.2.1版尚不具备的功能

  1. 尚不能自动安放门板铰链，以及打铰链孔
  2. 尚不能自定义五金，如拉米诺等隐形件
  3. 尚不能对干涉的三合一孔位进行自动避让

兼容性

  • Windows平台：sketchup 2019 - 2023
