概述

1.2版主要增加了封边功能,增强了碰撞连接面时的兼容性,及对AS阿帅组件的兼容性。


更新记录

1.2版 2023-11-8(立冬)

大家好,好久不见!这次为大家带来立家拆单1.2版本的更新介绍!

1. 封边功能(需求: 21)

1.2版本最重要的更新,就是封边功能。

点击本插件“拆单”-“连接面”后,在右上侧新增了“板件”、“连接面”、“封边”三个标签。

点击“封边”标签,就能查看柜体的封边情况,不同的颜色代表不同的厚度。

点击封边厚度前的选择框,就可以选择其是否显示。

用左键选中封边面后,可以用右键单独修改其厚度。

默认的封边设置是所有面都封1,可以到“账户”-“设置”-“封边”中修改。

在导出的Excel物料单中。如果已经在插件中生成了封边信息,那么在物料单的“板件”工作表中,会增加扣减封边后的板件尺寸,并以蓝色标识,

把导出的dxf生产文件导入天工,也可以看到天工中已相应扣减了封边尺寸。

2. 增强了碰撞连接面时的兼容性(需求: 20)

之前插件在碰撞板件的连接面时,没有处理两板件部分接触的情况。现在对这种情况,在连接面中显示为黄色,提醒用户,但不会打孔。

3. 增加了对阿帅组件的兼容性

除了对常规形状板件的兼容外,1.2版增加了对阿帅组件弧形板的兼容,和其图层的识别。

另外,1.2版还修复了部分板件在天工中长宽颠倒,导致纹理错误(错误: 4012)等bug


1.1.0 2023-6-21(夏至)

  1. 增加了层板的识别(按照图层、组件名,及板件尺寸范围),活动层板托连接件(直径5mm * 5)及连接规则

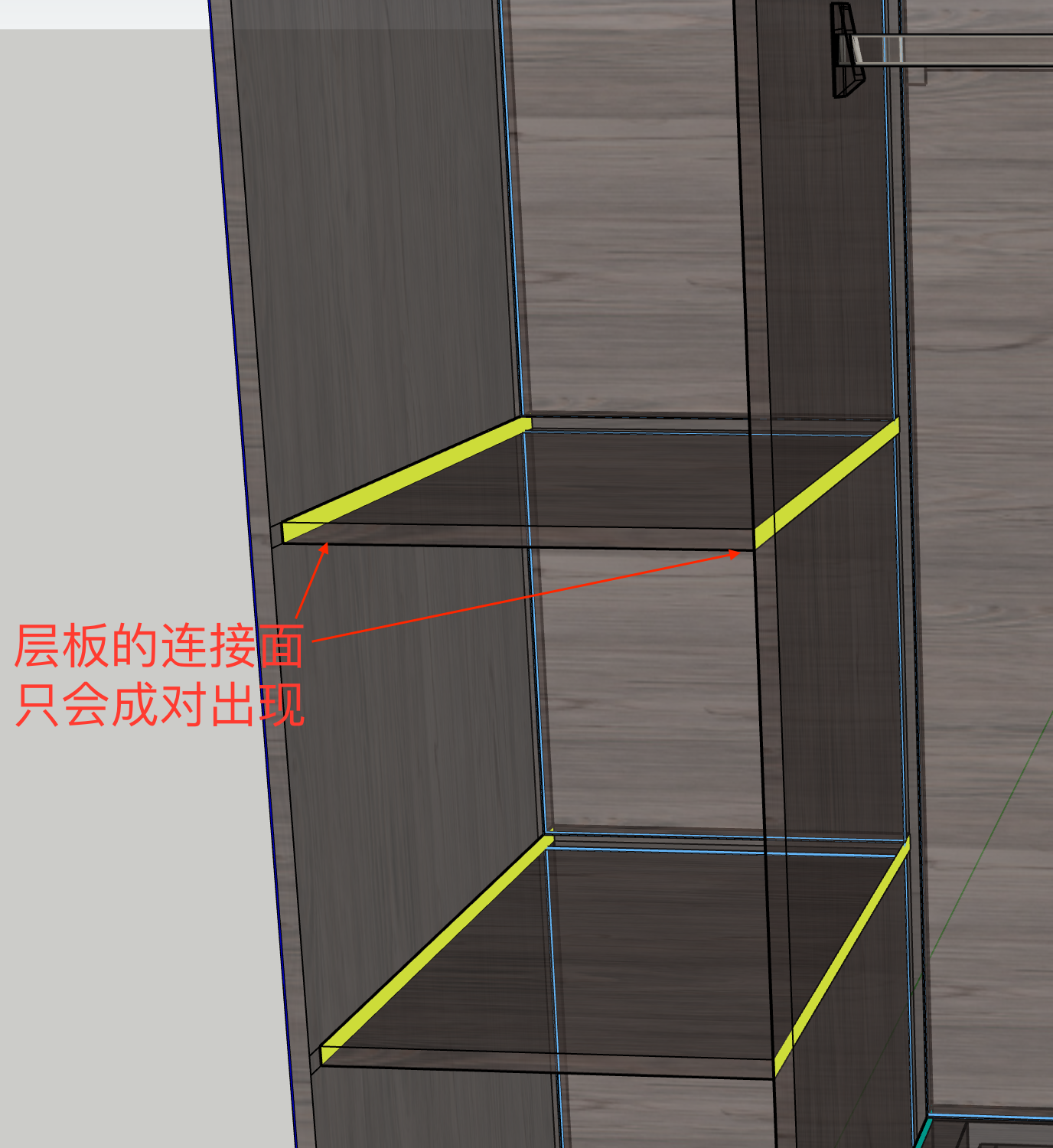

    (1) 被识别为层板后,只会碰撞出成对的连接面

    (2) 层板默认连接规则为“活动层板托”,也可在“层板”设置页,更改为三合一等其他柜体板的连接规则

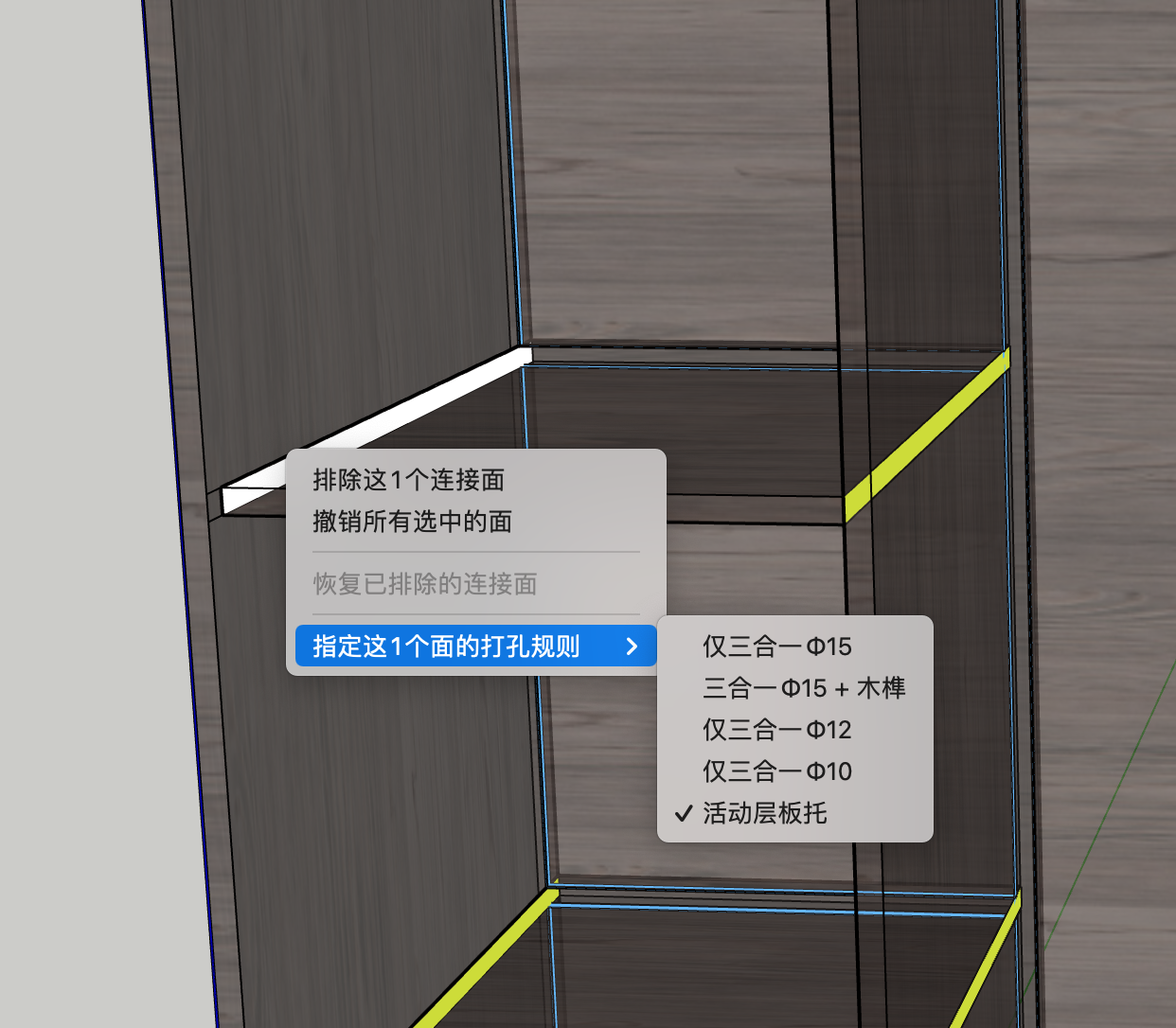

    (3) 在生成连接面的界面,也可单独点击层板/柜体板连接面,右键改为其他连接规则
    (4) 在尺寸限制范围外的,仍被识别为柜体板
  2. 增加了小口径(直径为12mm和10mm)三合一及连接规则

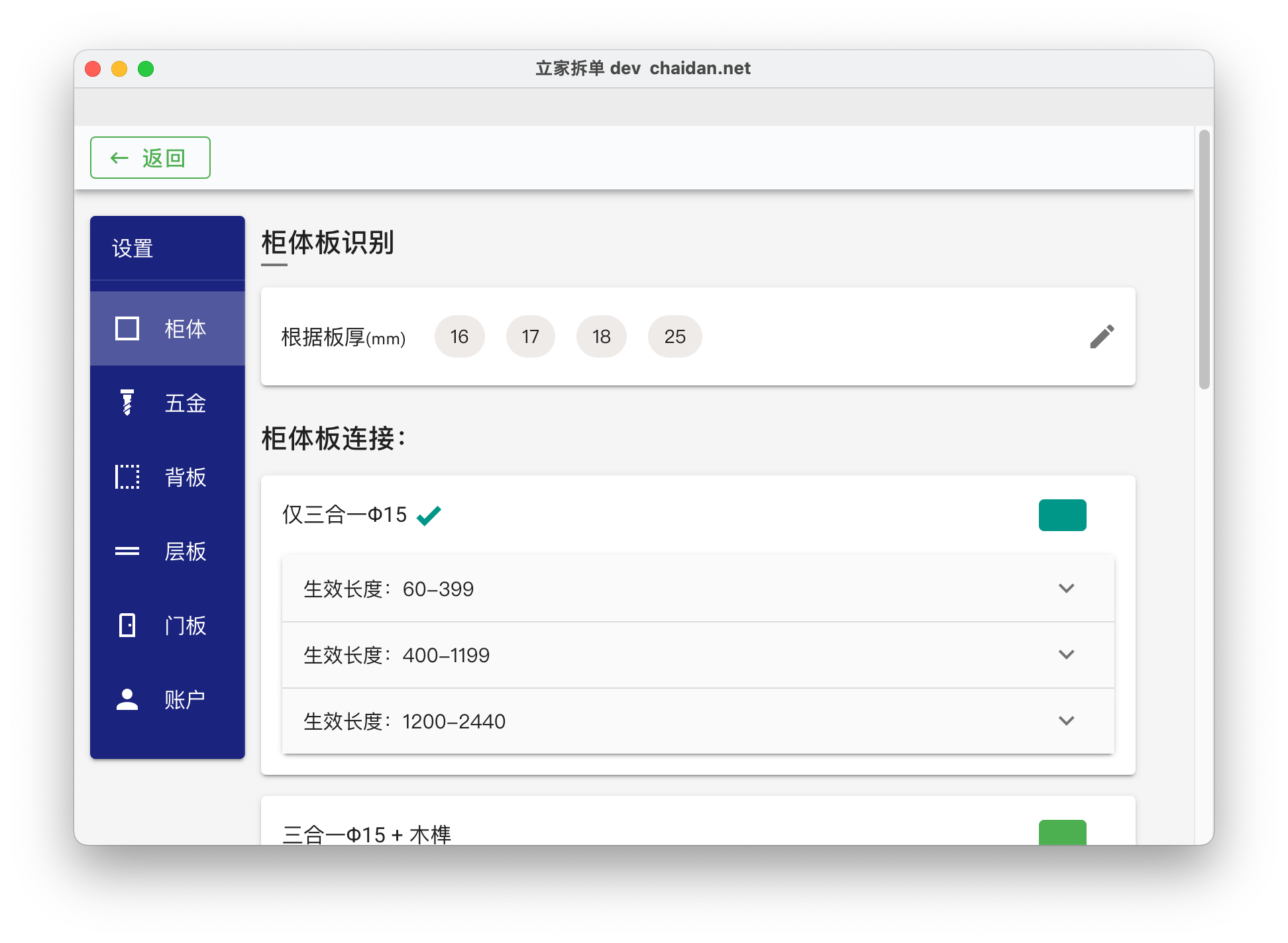

  3. 按照板件类别(柜体板、五金、背板、层板、门板……),重新改版了设置页面
  4. 优化了DXF导出性能,减轻卡顿问题

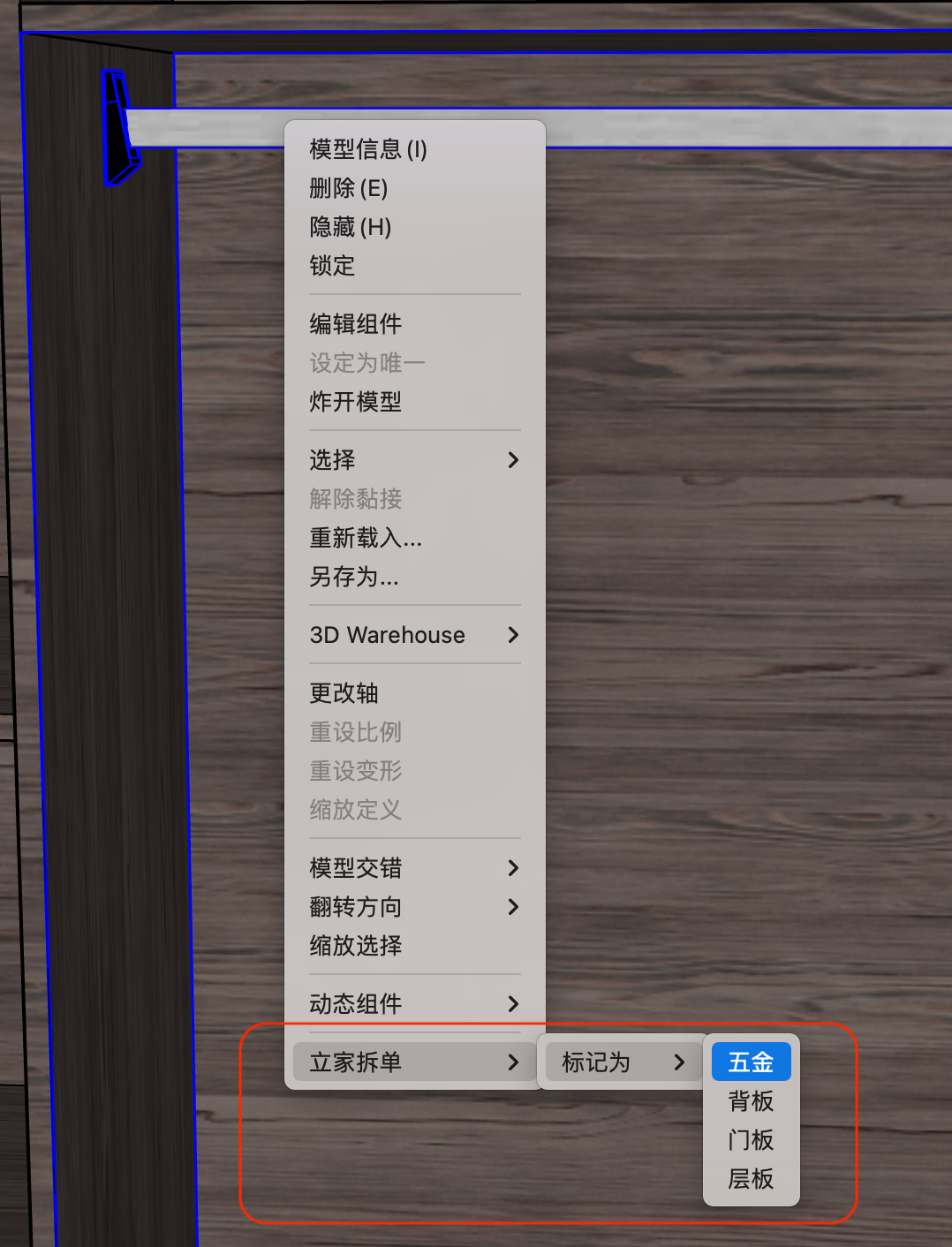

  5. 可以右键更改图元的标记为“层板”、“背板”、“五金”、“门板”等
  6. 不同连接规则的连接面,可以设置为不同的颜色
  7. 导出dxf时,增加“客户”和“订单”两项信息的填写,可以对应输出到天工标签上
  8. 背板封边设置为0
  9. 修正导出天工、云熙dxf的bug
  10. 修正其他若干问题

1.0.0 2023-5-6(立夏)

  1. 发布第一个视频:《一、2分钟体验》

1.2版尚不具备的功能

  1. 尚不能自动安放门板铰链,以及打铰链孔
  2. 尚不能自定义五金,如拉米诺等隐形件
  3. 尚不能对干涉的三合一孔位进行自动避让

兼容性

  • Windows平台:sketchup 2019 - 2023
