碰撞完连接面后，就可以打孔开槽了。

点“拆单”-“打孔开槽”，就能在已生成的连接面基础上，按照对应的规则，放置连接件和槽。

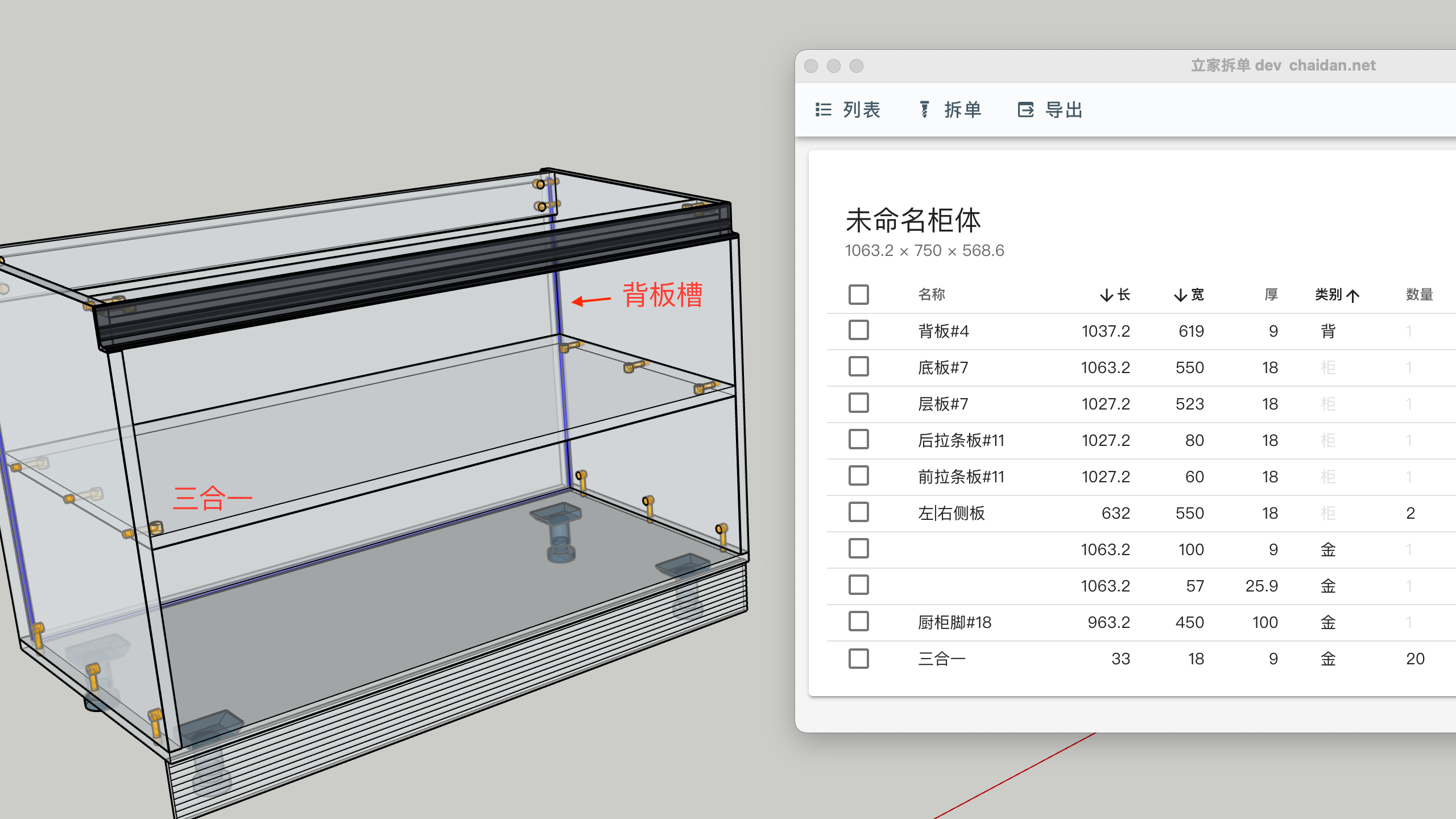

大家可以看到，图中的板件上，已经新添加上了橙色的三合一，和蓝色的槽。其在模型里的尺寸，就是实际生产出来的尺寸。

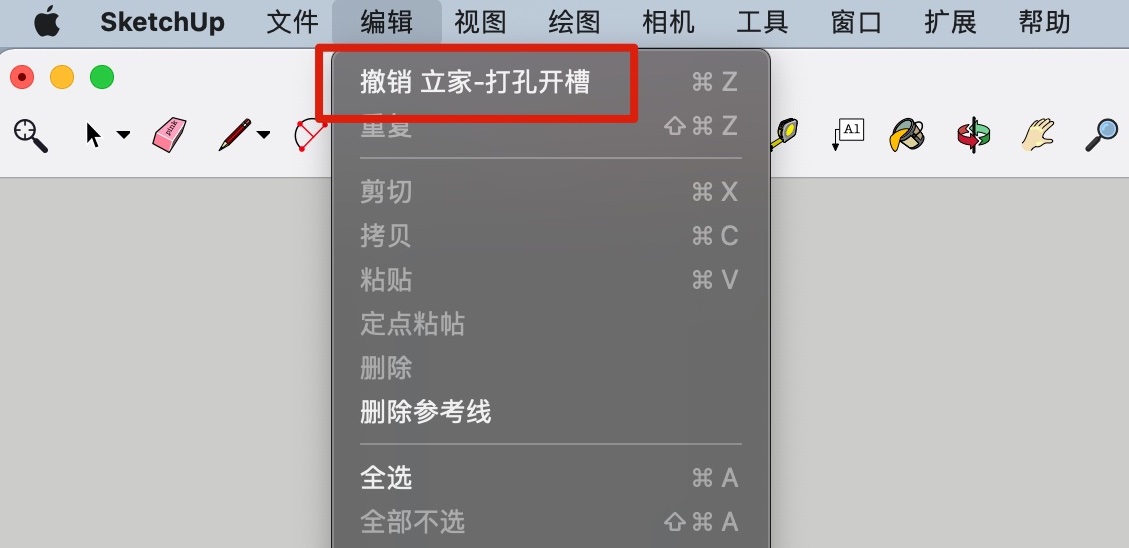

“打孔开槽”操作对模型产生了改变，如果想撤销操作，可以点击“编辑”菜单-“撤销 立家-打孔开槽”。

这些新增的连接件标记名称都是“立家-孔槽”，隐藏此标记，就可以统一隐藏这些连接件。

如果想删除某个孔位，单独点选这个孔位组件，删除掉就可以。

请注意，因为绝大多数连接件都是成对附属在两个板件上的，所以想完整的删除一个连接件，一定要把两个板件上的关联孔位都删掉。

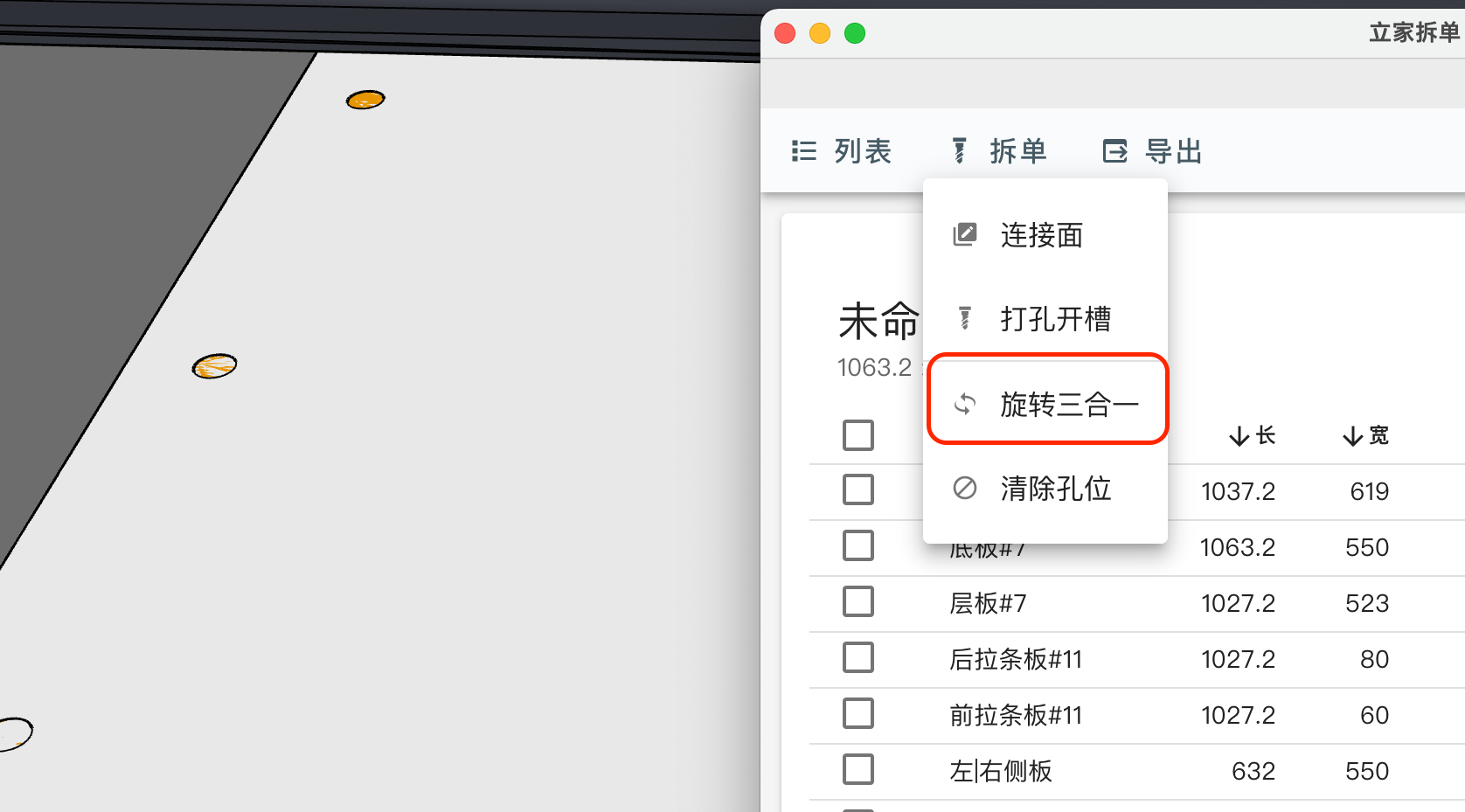

如果三合一开孔朝向不合适，可以点“拆单”-“旋转三合一”，此时视图会突出显示三合一的开孔，把光标移到橙色的开口上方，变成一个旋转的图标后，左键单击，就可以把这块板件上所有的三合一开口方向，旋转180度。

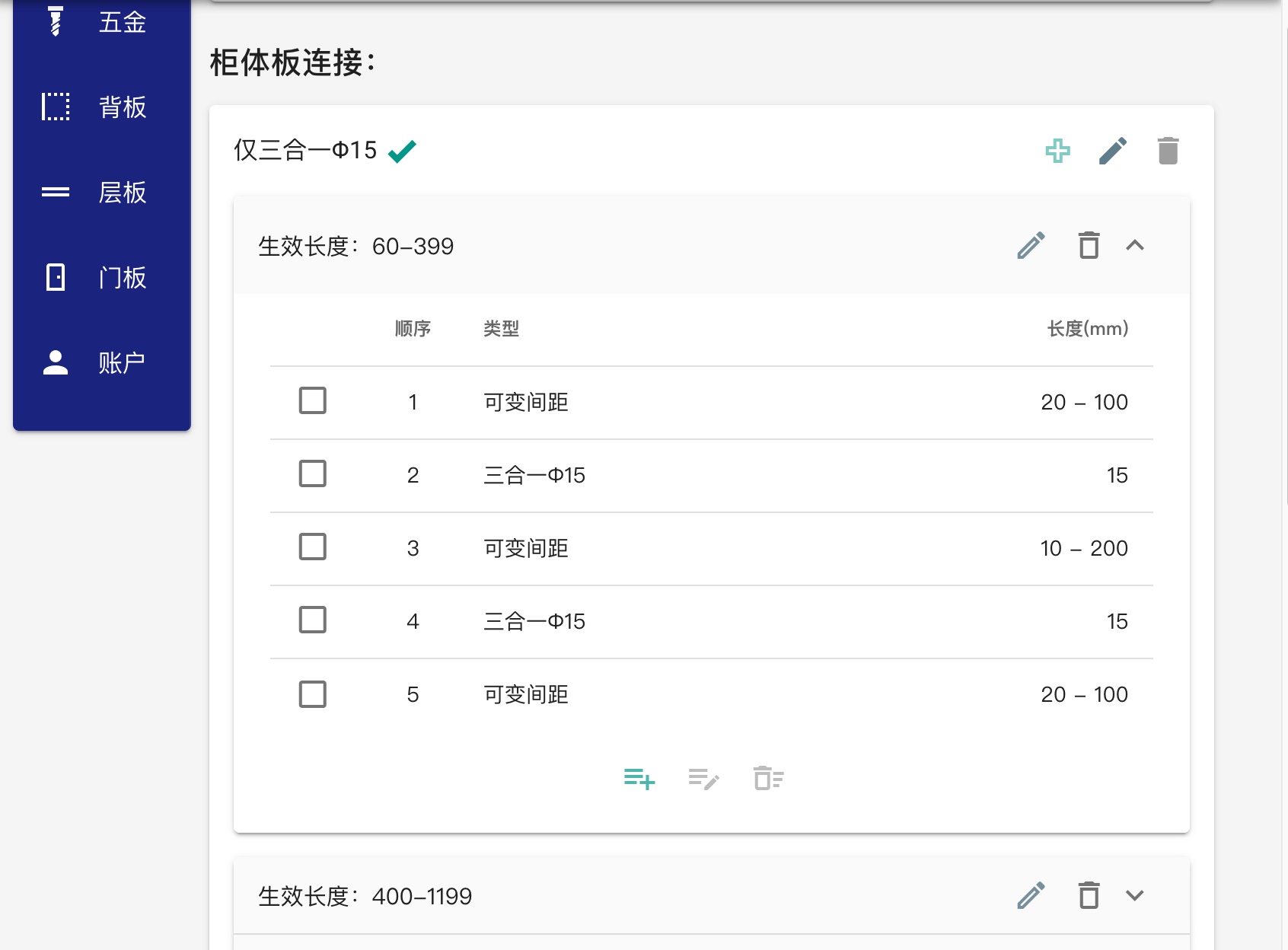

连接件之间的距离，是在后台连接规则里设置的，您也可以修改、调整这些规则里的细节，也可以新增您自己的连接规则。

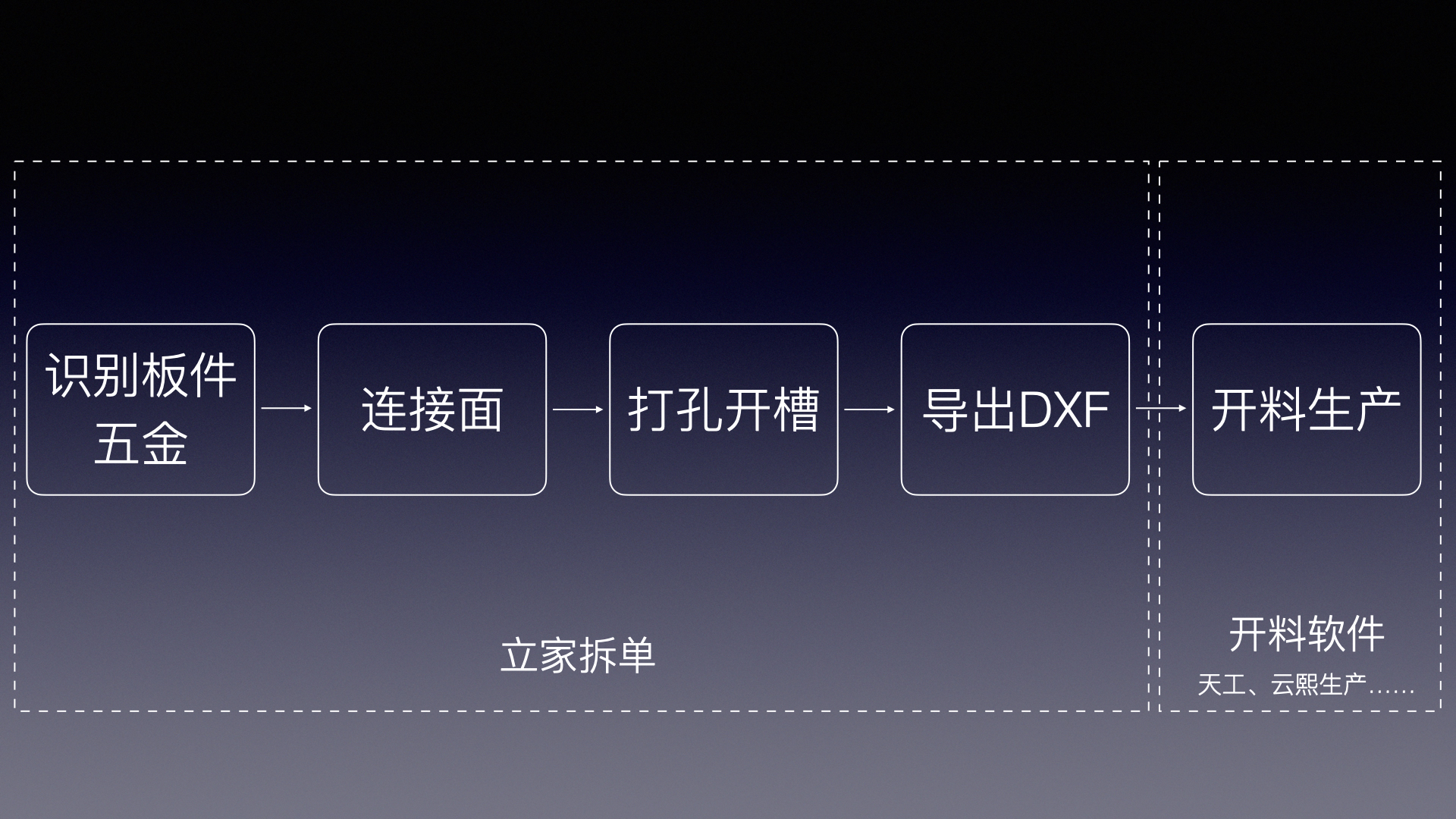

检查完这些连接件没有问题后，下一步，就可以导出物料单和dxf文件，准备排料生产了。
