由于草图大师(Sketchup)是一个自由的三维建模软件，所以其模型本质上是一堆形状各异的几何体。如果不做专门的标注或识别，电脑程序就不知道这些几何体在现实中，对应的究竟是板材、五金件，还是个……火箭。

所以这个在传统后端拆单软件中本不存在的问题，换到更自由的草图大师下，就成了个问题。

那解决这个问题有两种思路：

第一种思路是删除和生产无关的组件，只保留要加工的板件，在此基础上生成数控加工文件。

本插件采用的是第二种思路，就是尽可能少的更改模型，而通过对各个组件厚度、标记、名称等信息的识别，尽量的把模型中的每个组件与现实中的家具零部件对应起来，从而既能挑选出板件生成加工信息，又能辨别出五金、门板等，尽可能地生成完整的物料信息！

下面我们首先就来讲讲柜体板的识别。

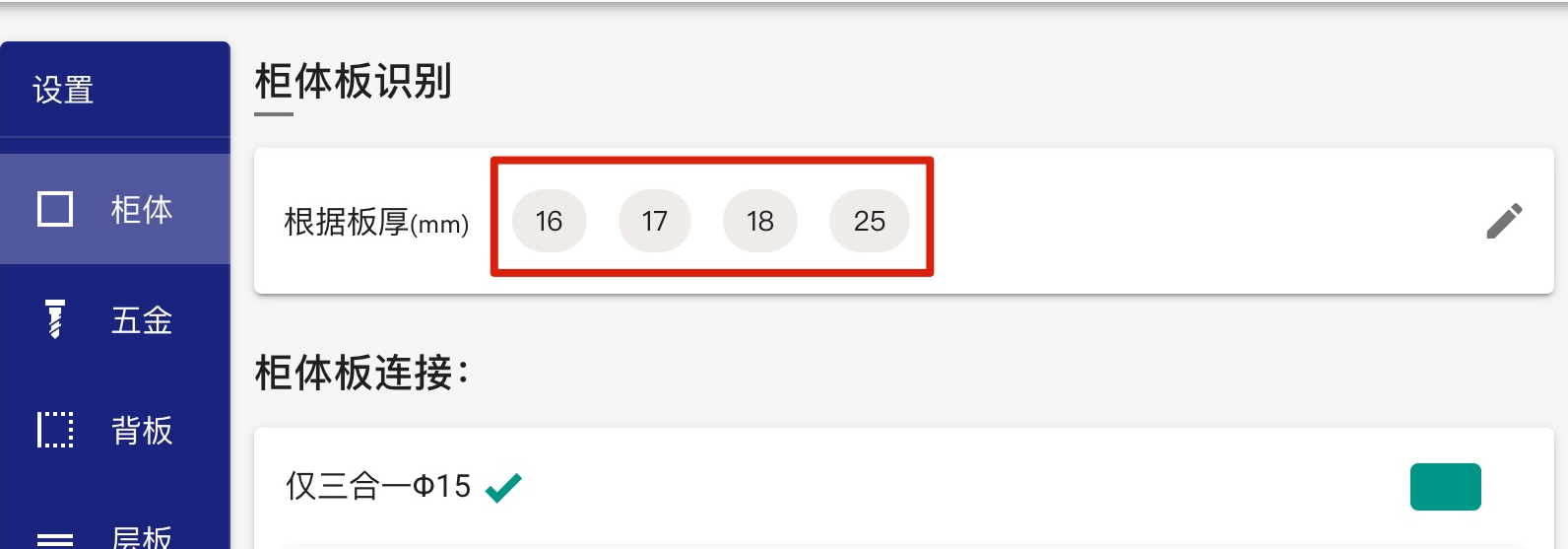

一般情况下，立家拆单默认就能识别出柜体板，这是在登录后，依靠“设置”-“柜体”-“柜体板识别”里面设置的板件厚度来做到的。

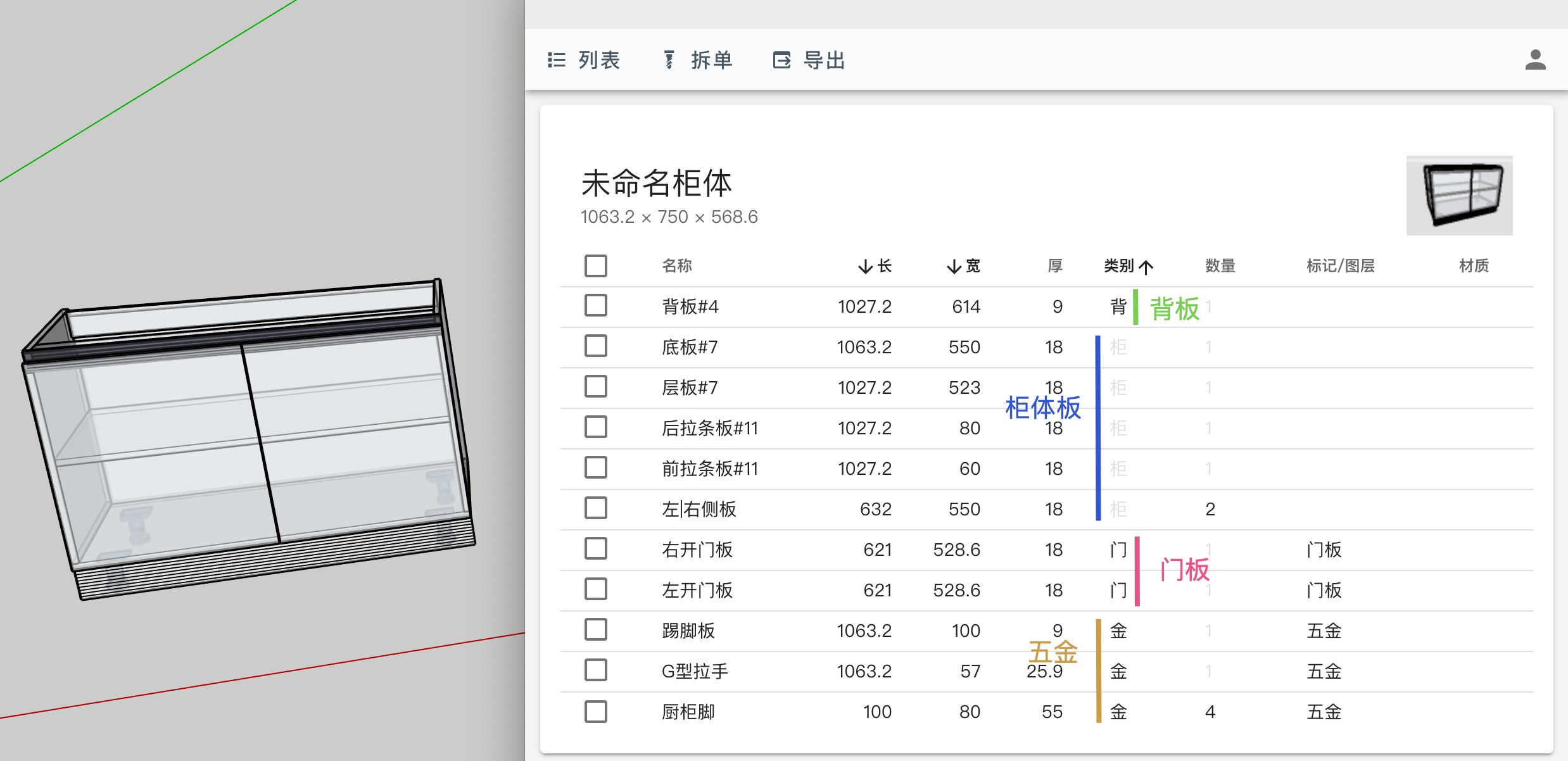

如果您的板件厚度在这些范围内，那本插件就会认为其是块柜体板，在初始的板件列表中，由“类别”列下的浅灰色“柜”字来表示。

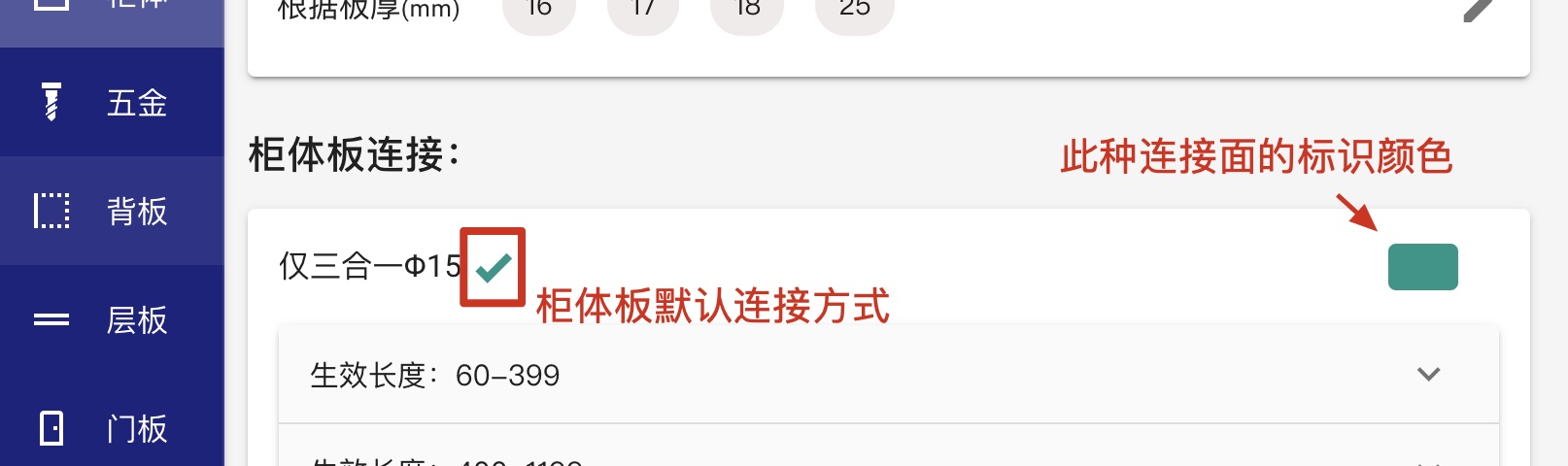

“柜体”设置页再往下，是柜体板之间的连接方式。划对钩的是默认的三合一连接。

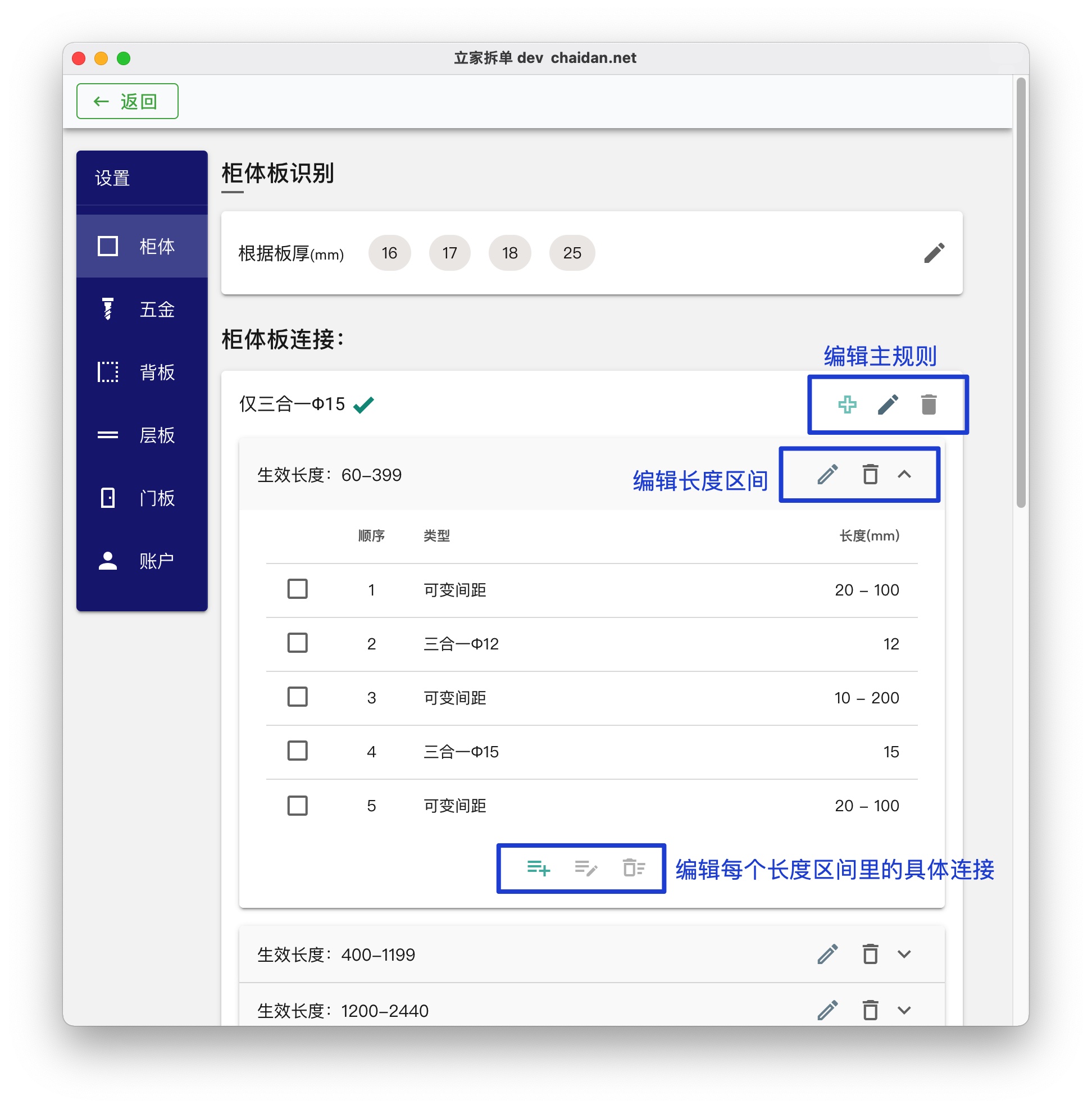

您可以点最下面的“修改”按钮，然后点其他规则名称右侧的铅笔图标，更改默认选项。也可以在后面讲的连接面中，单独设定某个连接面的连接方式。

展开每个长度区间，可以调整每个连接方式的具体参数细节。

当然，只依靠厚度的这种识别方式，可能会引起误判，那我们下一个视频，就会介绍五金的识别方式。
